نصب کولر گازی

نصب کولر گازی

مطالعه آموزش صفر تا صد نصب کولر گازی به شما کمک می کند تا در زمان خرید یا انتقال دستگاه به محل دیگر با روش نحوه نصب اسپلیت دیواری آشنا شوید این مقاله راهنمای جامعی از نصب کولر گازی در پشت بام و در ارتفاع در تمامی برندها مانند جنرال، گری، سامسونگ، اجنرال، ال جی و مابقی برندها در مدل های اینورتر و غیر اینورتر باشد.

کولرگازی انتخابی عالی برای خنک کردن خانه در ماه­ های گرم است. برای نصب ابتدا پنل خنک کننده در داخل روی دیوار (یونیت داخلی)، واحد کمپرسور و کندانسور در خارج از محل (پشت بام، بالکن و ارتفاع) سپس لوله کشی و کابل برق بین دو یونیت داخلی و خارج انجام می گیرد.

برندهای متفاوتی از اسپیلت ها در بازار موجود است، اما مراحل نصب کولر گازی (Air Conditioner Installation) دیواری به طور کلی آنها یکسان است. برای نصب اسپیلت های دیورای سامسونگ، ال جی، جنرال، اجنرال، گری، دوو و … از تکنسین های حرفه ای کمک بگیرید.

تعمیر۲۴ با تیم تخصصی نصب، سرویس و تعمیر کولر گازی در تهران راه گشای خروج شما از معضل گرمای فصل تابستان باشد.

آموزش نصب کولر گازی

آموزش نصب کولر گازی

گام اول: نصب پنل داخلی کولر گازی

بررسی اینکه چطور کولر گازی را نصب کنیم؟ باید گفت در ابتدا باید نصب پنل داخلی کولر گازی را انجام دهیم. با توجه به نحوه عملکرد کولر گازی دستگاه با استفاده از انبقاض و انبساط ناگهانی گاز مبرد دمای آن را پایین می آورد و به محیط از طریق اواپراتور و فن منتقل می کند.

یونیت داخلی یا پنل، سرمای تولید شده را به محیط موردنظر منتقل میکند که مراحل نصب آن به شرح زیر است:

۱- یافتن سطح مناسب و بدون مانع برای نصب پنل اسیپلت

  • برای نصب پنل کولرگازی دیواری، حداقل 1/۲ متر (۷ فوت) بالاتر از کف زمین و حداقل 15 تا ۳۰ سانتی متر(۶ تا ۱۲ اینچ) فضای باز در هر طرف اسپیلت در نظر بگیرید تا فن کولر گازی بخوبی هوا را به گردش در بیاورد.
  • مطمئن شوید که دیوار وزن دستگاه را تحمل می­کند.

توجه به محل نکات مهم در یافتن محل نصب پنل

  • برای جلوگیری از نویز، پنل اسپیلیت را حداقل ۱ متر دورتر سیم کشی برق و اتصالات تلویزیون، رادیو، سیستم­های امنیتی منزل، ارتباطات داخلی یا تلفن وجود دارد، نصب کنید.
  • نصب کولر گازی بالای تلویزیون با فاصله کم باعث صدای نویز دستگاه خواهد شد.
  • همچنین سروصدای الکتریکی ناشی از این منابع می­تواند باعث اختلال در کارکرد سیستم کولرگازی شود.
  • برای اتصال لوله ها از یونیت داخلی به یونیت فضای بیرونی، باید دیوار را سوراخ کنید، بنابراین مکانی را انتخاب کنید که به شما امکان این کار را بدهد.
  • مکانی به دور از نور مستقیم خورشید و منابع گرما زیاد را برای نصب کولرگازی انتخاب کنید.
  • از نصب در محلی که گاز در آن نشت می­کند یا غبار نفت یا گوگرد در آن وجود دارد، خودداری کنید.

نکته: می­توانید یک محل مرکزی که در آن هوای خنک به راحتی در آن جریان دارد، مانند اتاق نشیمن، برای نصب پنل داخلی كولر گازي انتخاب کنید.

۲- سینی پشت پنل کولر گازی را نصب کنید

  1. سینی پشت پنل را در مقابل دیواری نگه دارید.
  2. با استفاده از یک سطح تراز، از تراز بودن سطح افقی و عمودی مطمئن شوید.
  3. محل سوراخ­های پیچ را مشخص کنید و صفحه را هماهنگ با محل سوراخها قرار دهید.
  4. رول پلاکها را در سوراخ ها قرار دهید و صفحه را با پیچ­ها به دیوار محکم کنید.

۳- برای لوله کشی، دیوار سوراخ ایجاد کنید.

یک سوراخ به قطر ۶/۷ سانتی متر (۳ اینچ) داخل دیوار ایجاد کنید تا بتوانید لوله ها را به یونیت خارجی متصل شود.

برای تخلیه مناسب آب، سوراخ ایجاد شده باید به سمت پایین شیب داشته باشد. (درصورتی که از شیب مناسب در آموزش نصب کولر گازی استفاده نشود، آبهای تقطیر شده جریان نداشته و علت آب دادن کولر گازی خواهد بود. همچنین وجود کثیفی در لوله تخلیه مسیر را مسدود می­کند)

قبل از سوراخ کردن مطمئن شوید که هیچ لوله یا سیم در پشت دیوار وجود ندارد.

پس از آن یک فلنج انعطاف پذیر را در سوراخ قرار دهید.

۴- بررسی اتصالات الکتریکی ترمینال پنل

قاب جلوی دستگاه را بلند کنید و پوشش ترمینال الکتریکی برد را بردارید.

مطمئن شوید که سیم ­های کابل به ترمینال ­های پیچ وصل شده ­اند.

باید سیم­کشی با نمودار موجود در سیستم مطابقت داشته باشد.

اشتباه در اتصال ترمینال برق دستگاه منجر به:

  1. باد نزدن کولر گازی
  2. روشن نشدن کمپرسور کولر گازی
  3. باز و بسته نشدن دریچه کولر گازی و … می شود.

۵- لوله ها را به هم وصل کنید.

  • لوله ها و کابل های پنل را به سمت سوراخ داخل دیوار هدایت کنید.
  • سعی کنید خم شدگی لوله­ ها و کابل حداقل باشد تا عملکرد دستگاه دچار اختلال نشود.
  • یک قطعه لوله PVC به طول ۶میلیمتر را داخل سوراخ ایجاد شده در دیوار قراردهید.
  • درپوش لوله را در قسمت انتهایی داخلی لوله PVC قرار داده و لوله را در سوراخ قرار دهید.
  • لوله­ های مسی، کابل برق و لوله تخلیه را با استفاده از نوارچسب برق به هم ببندید.
  • برای آزاد بودن جریان آب، لوله تخلیه را در پایین قرار دهید.
  • سپس مطابق دستورالعمل، آنها را به نقاط مشخص شده در یونیت داخلی محکم کنید.
  • تعمیر۲۴ با متخصصین باتجربه نصب کولر گازی در تهران را در کمترین زمان و هزینه به صرفه انجام میدهد.

۶-پنل اسپیلت را به صفحه سینی پشت آن نصب کنید.

برای اتصال و نصب کولرگازی به دیوار، اتصالات پشت پتل را روی اتصالات موجود در صفحه نصب قرار داده و فشار دهید تا در محل محکم شود.

دستگاه ۲ تا ۳ درجه به عقب کج باشد تا آب از لوله تخلیه خارج شود.

در برخی مواقع تخلیه نشدن آب کولر گازی بخاطر نصب نادرست پنل است.

نصب اسپیلت در تهران

نصب اسپیلت در تهران

گام دوم: نصب کندانسور کولر گازی

کندانسور واحدی از دستگاه است که در آن خازن و کمپرسور کولر گازی که اجزای حیاتی برای خنک کردن دستگاه هستند وجود دارد. نصب کندانسور در محل مناسب باعث افزایش بازدهی دستگاه شما می شود.

۱- یافتن محل مناسب نصب کندانسور کولر گازی

محل نصب کولر گازی در قسمت کندانسور باید دور از گرد و غبار و گرمای شدید باشد.

در صورت امکان، مکان سایه و به دور از وزش باد انتخاب کنید تا دستگاه در بهترین حالت کار کند.

سوراخی را که درون صفحه نصب برای یونیت داخلی ایجاد شده پیدا کنید.

فاصله کندانسور با پنل را در فاصله ۱۵ متر (۵۰ فوت) قرار دهید تا لوله و کابل به راحتی وصل شوند. (در آموزش نصب کولر گازی به سایز و طول کابلها توجه داشته باشید چون کابل بسیار بلند و نامناسب موجب آتش سوزی می­شود.)

همچنین مکانی را با حداقل ۳۰ سانتی متر (۱۲ اینچ) فضای آزاد محیط اطراف آن انتخاب کنید تا یونیت خارجی عملکرد مناسب داشت باشد.

هیچ آنتن رادیو یا تلویزیون در فاصله ۳ متر (۱۰ فوت) از کندانسور در فضای باز قرار نداشته باشد.

۲- یونیت خارجی را روی پد بتونی قرار دهید.

کندانسور را مستقیماً روی زمین قرار ندهید، زیرا سنگین است.

در این وضعیت دستگاه امکان دارد روی خاک یا سنگ بچرخد.

لازم است که کندانسور را روی یک پد بتونی یا بر روی پایه کندانسور کولر گازی نصب کنید. (می توانید در فروشگاه های تجهیزات ساختمانی تهیه کنید.)

پد را در جایی صاف و یکدست قرار دهید.

میتوانید در نصب کولر گازی خود در تهران از پایه کندانسور اسپیلت استفاده کنید.

نکته:

  1. سطح پد بتونی را تقریبا بلند انتخاب کنید که دستگاه از هرگونه تجمع آب در اثر برف یا باران ایمن باشد و خراب نشود.
  2. همچنین یک بالشتک لاستیکی را در بالای پد قرار دهید تا لرزش را به حداقل برساند.
  3. سپس کندانسور را روی پد قرار دهید و با پیچ و مهره آن را محکم کنید.

۳- سیم کشی را به ترمینال کندانسور اسپیلت وصل کنید.

  1. پوشش روی ترمینال کندانسور را بردارید.
  2. مطابق دفترچه راهنما و نمودار موجود در آن، سیم کشی را انجام دهید.
  3. در نهایت کابل ها را با گیره یا پیچ ببندید و کاور روی آن را ببندید.

در صورتی که اتصال کابل ها درست نباشد و سیم­ های کنترل پنل و کندانسور اشتباه به یکدیگر متصل شود، کولر کارکرد درستی نداشته و در زمان سرمایش کار نخواهد کرد و نیاز به تعمیر کولر گازی اجنرال خواهید داشت. به نقل از wikihow در رابطه با اتصالات ترمینال:

Check the electrical connections on the indoor unit. Lift the A/C unit’s front panel and remove the cover. Make sure the cable wires are connected to the screw terminals and that the wiring matches the diagram that came with the unit

اتصالات الکتریکی یونیت داخلی را بررسی کنید. پنل جلوی کولر را بلند کرده و درپوش را باز کنید. اطمینان حاصل کنید که سیم های کابل به پایانه های پیچ وصل شده اند و سیم کشی با نمودار ارائه شده با دستگاه مطابقت دارد.

۴- لوله های رفت و برگشت را به کندانسور نصب کنید.

  • پس از قرار گیری صحیح کندانسور و پنل می بایست لوله های رفت و برگشت مبرد را به شکل صحیح متصل کنید.
  • مرحله ای مهم در آموزش نصب کولر گازی است و در صورت عدم توجه و مشکل در پرچ های اتصال، حتی وجود کوچکترین روزنه در اتصالات نشتی گاز به وجود میآید که علت کم شدن خنکی کولر گازی است.
  • از ۲ لوله ی مسی از پنل داخلی به کندانسور اسپیلت استفاده میشود.
  • کابل برق را از پنل داخلی اسپیلت را به سمت کندانسور از طرق فضای موجود وصل کنید.
  • منبع تغذیه را به یک پریز برق (با ولتاژ تعیین شده) وصل کنید.

نکته: توجه کنید اگر کندانسور اسپیلت بالاتر از پنل درونی کولرگازی باشد، در اینصورت روغن جریان یافته در لوله کشی به کمپرسور برنمی­گردد و برای حل این مورد باید به ازای هر ۵ تا ۷ متر بین یونیتها یک تله روغن متناسب درست کنید.

نصب پنل کولر گازی

نصب پنل کولر گازی

برای نصب اسپیلت در تهران از تیم تخصصی تعمیر۲۴ مشاوره و کمک بگیرید.

چنانچه هر یک از عیوب اشاره شده در دستگاه اتفاق افتاد میتوانید برای سرویس و تعمیر کولر گازی دوو با مرکز تعمیر۲۴ تماس بگیرید.

مرحله نهایی در آموزش صفر تا صد نصب کولر گازی

پس از نصب پنل و کندانسور موارد زیر را باید انجام دهید.

۱- پس از نصب کولر گازی دیواری دستگاه را وکیوم کنید

  • چنانچه اسپیلت را به تازگی انجام دادید نباید هوا و رطوبت در کندانسور، پنل و لوله­ ها وجود داشته باشد.
  • برای اینکار درپوش ها شیرهای دوراهه و سه راهه که روی کندانسور وجود دارد را بردارید.
  • یک شلنگ پمپ وکیوم را به آن وصل کنید.
  • پمپ خلاء یا وکیوم را روشن کنید تا به خلاء مطلق ۱۰ میلی متر جیوه برسد.
  • دکمه فشار کم را ببندید و پمپ وکیوم را خاموش کنید.
  • نشتی تمام دریچه ها و اتصالات را تست کنید، پمپ خلاء را جدا کنید و درپوش ­ها را ببندید.

عدم وکیوم مناسب منجر به آسیب به دستگاه می شود در بسیاری از موارد کارشناسان تعمیر کولر گازی جنرال بروز مشکلات پیش آمده در اسپیلت را بخاطر عدم وکیوم مناسب هنگام نصب می دانند.

۲- برای نصب کولر گازی در پشت بام چه در بالکن لوله ها را عایق بندی کنید

  1. برای افزایش بازدهی دستگاه و جلوگیری از خوردی لوله مسی آن را باید عایق بندی کنید.
  2. عایق ها باید به صورت جداگانه روی لوله های رفت و برگشت سوار شوند.
  3. سپس با نوار پرایمر برای ثابت نگه داشتن آن دور عایق پیچیده شود.
  4. تابش آفتاب و گرما باعث کاهش بازدهی کولر گازی می شود.
  5. همچنین عدم عایق شدن مناسب لوله منجر به عرق کردن و آبریزش از لوله های رفت و برگشت می شود.

عدم توجه به عایق بندی درست در نصب کولر گازی می تواند باعث بروز مشکل در فصل گرم و هم در فصل سرد شود حتی در برخی موارد علت گرم نکردن کولر گازی است.

تصاویر نصب کولر گازی

تصاویر نصب کولر گازی

۳- لوله ها را با داکت بپوشانید

برای جلوگیری از ضربه خوردن به لوله­ ها و کابل ­ها در نصب کولر گازی در تهران با استفاده از داکت که با کیت همراه است، آنها را به دیواره خانه خود وصل کنید.

شاید نمایان بودن لوله های ظاهر ناپسندی داشته باشد که با استفاده از داکت ها چهره زیبایی به نصب کولر گازی خود ببخشید.

۴- سوراخ در دیوار را با استفاده از اسپری فوم پلی اورتان ببندید.

  1. سوراخ­های ایجادشده را کاملاً با اسپری فوم پلی اورتان آب بندی کنید.
  2. با اینکار از ورود هوای گرم یا حشرات جلوگیری می شود.
  3. قبل از روشن کردن دستگاه، اجازه دهید فوم استفاده شده خشک شود.
  4. پس از طی کردن مراحل نحوه نصب اسپلیت دیواری آن را روشن کنید و از هوای خنک لذت ببرید!

نتیجه گیری

عدم توجه به مسائل ساده در نصب کولر گازی مشکلاتی نظیر؛ تراز نبودن پنل، محل نا مناسب کندانسور و برق کشی اشتباه به ترمینال های برق ورودی میتواند مشکلاتی را در پی داشته باشد. میتوانید با ثبت سفارش آنلاین برای نصب كولر گازي در تهران اقدام کنید تا در کمترین زمان از تهویه مطبوع مناسب بهره ببرید. در این مقاله آموزش صفر تا صد نصب کولر گازی را مرور کردیم.

برخی از ایراد هایی که در صورت نصب اشتباه اسپیلت دیواری با آن روبروی می شوید شامل:

  1. روشن نشدن كولر گازي
  2. کولر گازی باد خنک نمیزند
  3. علت صدای زیاد کولرگازی
  4. آبریزی از پنل
  5. یخ زدن پنل و لوله های کولر گازی است.

مطالب مرتبط شاید علاقمند باشید

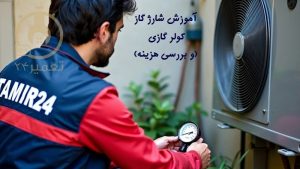

آموزش شارژ گاز کولر گازی
