دیود مایکروفر قطعهای استوانهای و سیاهرنگ است که از یک سو به خازن و از سوی دیگر به بدنه دستگاه متصل میشود و وظیفهاش یکسوسازی جریان و تبدیل برق AC به DC برای رساندن ولتاژ بالا به مگنترون است. وقتی این قطعه میسوزد، مایکروفر روشن میشود و تایمر و چراغ کار میکنند اما غذا گرم نمیشود. تست دیود مایکروفر سریعترین راه تشخیص این خرابی است و در ادامه علائم خرابی، علت سوختن، روش تست با مولتیمتر و باتری ۹ ولت، نحوه تعویض و قیمت دیود ماکروفر و سولاردام را کامل توضیح میدهیم.
| نشانه | علت اصلی | تست سریع | نیاز به تعمیرکار |
|---|---|---|---|
| غذا گرم نمیشود | سوختن دیود یا مگنترون | تست بصری و مولتیمتر دیود | بله، بهخاطر ولتاژ بالا |
| صدای اتصالی و جرقه | اتصال کوتاه دیود | قطع فوری برق و تست اهمی | بله |
| پریدن مکرر فیوز | دیود اتصالکوتاهشده | تست اهمی دو سر دیود | بله |
| ترکخوردگی دیود | آسیب فیزیکی و نوسان برق | مشاهده چشمی استوانه | تعویض لازم است |
⚠️ توجه ایمنی
تست دیود مایکروفر دو روش اصلی دارد: تست بصری و تست با مولتیمتر (اهمی و حالت تست دیود). نکته ایمنی مقدم بر هر تست این است که حتی پس از خاموش کردن دستگاه، برق ذخیرهشده در خازن میتواند شوک شدیدی وارد کند؛ پس پیش از هر کاری خازن را دیشارژ کنید.
عیبیابی و تست این قطعه را بهتر است تعمیرکار متخصص انجام دهد، چون ولتاژ مدار به چند هزار ولت میرسد. اگر تخصص و تجهیزات ایمنی ندارید، بررسی و تعمیرات ماکروفر را به متخصص بسپارید.

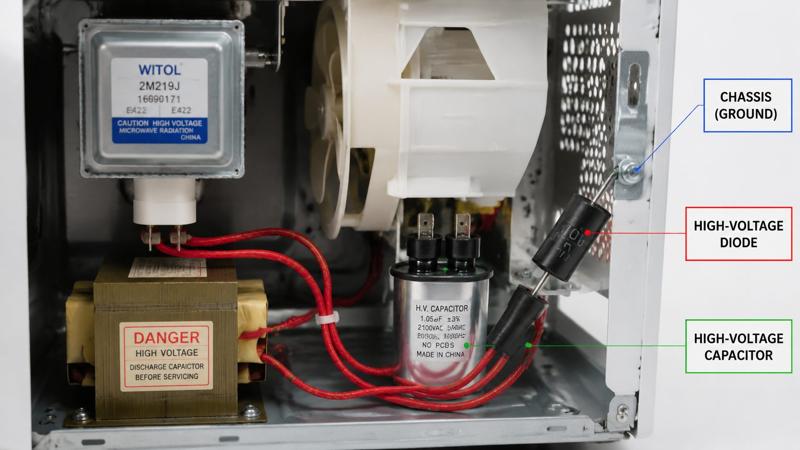

دیود مایکروفر چیست و چه وظیفهای دارد؟
دیود از مهمترین قطعات داخلی ماکروفر است و در کنار ترانس و خازن، ولتاژ برق شهری را به ولتاژ بالای موردنیاز مگنترون میرساند. عملکرد آن چنین است:
- وظیفه کلی دیود، یکسوسازی جریان است؛ در مسیر رفت مقاومتی نزدیک صفر و در مسیر برگشت مقاومتی نزدیک بینهایت دارد.
- در مایکروویو، دیود ولتاژ خروجی ترانس را یکسو میکند و این کار با ایجاد نیمموج از یک طرف نمودار سینوسی انجام میشود.
- دیود همراه با خازن، ولتاژ خروجی ترانسهای ولتاژ مایکروویو را چند برابر میکند.
- دیود برق AC (متناوب) را به برق DC (مستقیم) تبدیل میکند تا مگنترون اشعه تولید کند.
کار دیود در ماکروفر تنها یکسوسازی نیست؛ این قطعه در مسیر بین ترانس و مگنترون قرار میگیرد و در صورت اشکال در خروجی ترانس، با عملکرد فیوز ولتاژ بالا هماهنگ میشود تا از آتشسوزی جلوگیری شود.
برای مطالعه: تعمیر ماکروفر دوو
نشانههای خرابی دیود مایکروفر
نشانههای خرابی دیود مایکروفر بیشتر هنگام روشن کردن دستگاه دیده میشود:
- دستگاه روشن است، تمام نشانگرها و تایمر درست کار میکنند اما غذا گرم نمیشود.
- هنگام شروع به کار، صدای اتصالی شنیده میشود و ماکروفر جرقه میزند.
- فیوز ولتاژ بالا بهطور مکرر میپرد.
- هنگام کار مایکروفر صدای زیادی میدهد.
در این حالت سه اقدام لازم است:
- هرچه سریعتر دستگاه را از برق جدا کنید.
- تعمیرکار باید خازن را دیشارژ و سپس تست دیود مایکروفر را انجام دهد.
- تا زمان تعمیر از دستگاه استفاده نکنید، چون ادامه استفاده، ترانس ولتاژ بالا و خازن را هم خراب میکند.
برای مطالعه: تعمیر مایکروفر پاناسونیک
علت سوختن دیود مایکروفر چیست؟
سوختن دیود مایکروفر چند علت مشخص دارد:
- نوسان شدید برق شهری که بدنه و ساختار داخلی دیود را آسیب میزند.
- استفاده پیدرپی و طولانی از دستگاه که فشار حرارتی به قطعات وارد میکند.
- روشن کردن مایکروفر بهصورت خالی و بدون غذا.
- خرابی خازن یا ترانس که جریان غیرعادی به دیود تحمیل میکند.
وقتی دیود اتصال کوتاه میشود، اگر فیوز رابط ترانس بهموقع نسوزد، سیمپیچهای ترانس میسوزند و همین، علت دود کردن ماکروفر است.
تست دیود مایکروفر؛ روشهای دقیق
تست دیود مایکروفر سه روش عملی دارد: تست بصری، تست با مولتیمتر و باتری ۹ ولت، و تست با لامپ تست. پیش از همه، دستگاه را از برق جدا و خازن را دیشارژ کنید.
تست بصری دیود
سادهترین تست، مشاهده ظاهری است:
- بدنه استوانهای دیود باید سالم، بدون ترک، تورم، خوردگی و دوده باشد.
- هر نشانه سوختگی یا تغییر شکل، یعنی دیود باید تعویض شود.

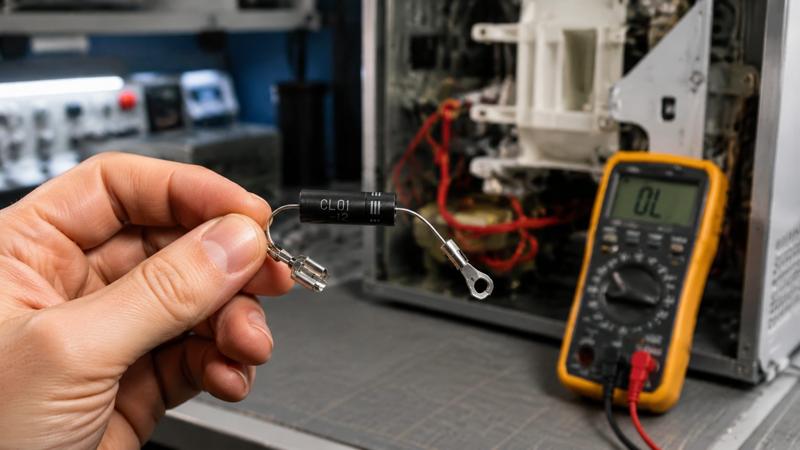

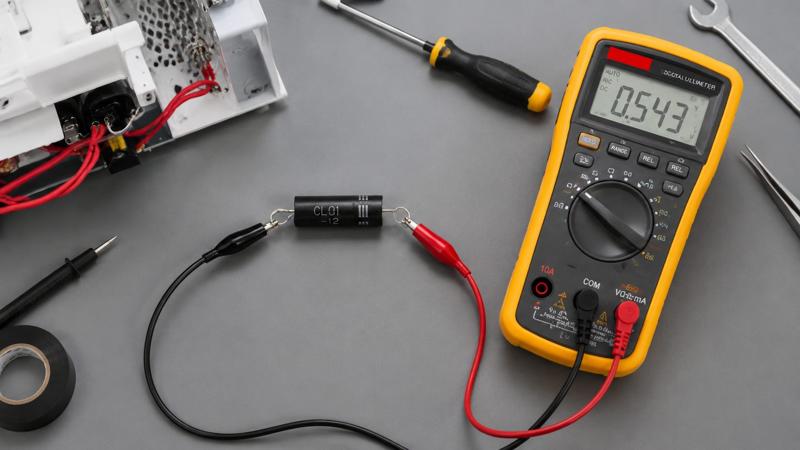

تست با مولتیمتر و باتری ۹ ولت
روش اهمی پایه این است:
- مولتیمتر را روی حالت اهم بگذارید و مقاومت دو سر دیود را اندازه بگیرید.
- اگر مقاومت یک سو زیاد و سوی دیگر ناچیز باشد، دیود سالم است.
- اگر از هر دو سمت مقاومت ناچیز یا اتصال کوتاه دیدید، دیود خراب است و باید توسط سرویسکار تعویض شود.
چون افت ولتاژ این دیود بالاست، روش دقیقتر استفاده از باتری ۹ ولت است:
- دیود را بهصورت مدار سری با باتری ۹ ولت و یک مقاومت محدودکننده ببندید.
- حسگرهای مولتیمتر را در حالت ولتاژ روی دو سر دیود قرار دهید.
- دیود سالم در جهت مستقیم، افت ولتاژ چند ولتی نشان میدهد و در جهت معکوس عبور نمیکند.
- اگر دیود در هیچ جهتی افت ولتاژ نشان ندهد یا در هر دو جهت رسانا باشد، خراب است.
چرا مولتیمتر دیجیتال دیود ولتاژ بالا را درست تست نمیکند؟
دیود ولتاژ بالای مایکروفر یک دیود ساده نیست؛ از چند دیود کمولتاژ سریشده ساخته شده تا ولتاژ کاری به چند هزار ولت برسد. به همین دلیل افت ولتاژ مستقیم آن چند ولت است، نه ۰.۷ ولتِ یک دیود معمولی.
مولتیمتر دیجیتال در حالت تست دیود فقط ولتاژ کمی تولید میکند و نمیتواند این دیود سری را روشن کند؛ نتیجه این است که در هر دو جهت عدد ثابتی (اغلب صفر یا open) نشان میدهد و تشخیص را اشتباه میکند. راه درست، مولتیمتر عقربهای در حالت اهم یا همان باتری ۹ ولت سری با دیود است.
با مولتیمتر عقربهای، دیود سالم در یک جهت نزدیک صفر اهم و در جهت دیگر چند ده کیلواهم نشان میدهد. این تفاوت رفتار، تنها معیار قطعی سالم بودن دیود ولتاژ بالاست.
بیشتر بدانیم: نمایندگی تعمیر ماکروفر گرنیه در تهران کجاست؟
تست دیود مایکروفر با لامپ تست
- سوکتهای لامپ تست را به دو سر دیود وصل کنید.
- نور لامپ باید بهصورت سوسو و سینوسی باشد.
- اگر نور سوسو نزد یا اصلاً روشن نشد، دیود خراب است.
بخوانیم: نمایندگی تعمیرات سولاردام ال جی در تهران
اگر دیود سالم بود، چه قطعهای را بررسی کنیم؟
بین دیود و ترانس یک فیوز ولتاژ بالا قرار دارد که هنگام خرابی دیود میسوزد و ترانس را از مدار خارج میکند تا از آتشسوزی جلوگیری شود. اگر این فیوز هنگام استارت نسوزد و دیود هم سالم باشد، باید به سراغ سایر قطعات بروید.
ترانس با همکاری دیود، خازن و فیوز، ۲۲۰ ولت را به چند هزار ولت میرساند و هر کدام روش تست مخصوص خود را دارند. اگر همه اینها سالم بودند، میکروسوئیچ درب مایکروفر را بررسی کنید.
بخوانیم: نمایندگی تعمیرات ماکروفر ناسیونال
دیود دوبل و دیود دمپر مایکروفر چه فرقی دارند؟
در مایکروفر دو نوع دیود وجود دارد:
- دیود ولتاژ بالا (دوبل): از خازن به بدنه متصل است و ولتاژ ترانس را یکسو میکند. به این مدل که داخلش چند دیود سری شده، دیود دوبل مایکروویو هم میگویند.
- دیود دمپر: از یک ترمینال دیالکتریک خازن به ترمینال دیگر خازن وصل میشود و نقش محافظ دارد.
دیود دمپر بین ترانس و مگنترون بهعنوان اتصال کوتاه عمل میکند و در صورت بروز اشکال، ولتاژ رسیدن به مگنترون را قطع میکند تا از آتشسوزی جلوگیری شود. این دیود بهجای فیوز ولتاژ بالا در مایکروفرهای الجی، شارپ و سولاردامهای فوما و یورولوکس کاربرد دارد و مانند فیوز تست نمیشود، چون در اصل دیود است و با همان روش تست دیود بررسی میشود.
رایجترین مدل دیود ولتاژ بالای ماکروفر، «HVR-1X» است که با مشخصه ۵۰۰ میلیآمپر و ۱۲ کیلوولت عرضه میشود و جایگزین کدهایی مانند CL01-12 و T3512 است. مدل «CL08-09» نیز از همان خانواده دیودهای سری CL است و در بازار قطعات یدکی پرتکرار جستجو میشود.
برای مطالعه: خدمات نمایندگی سولاردام فوما
آموزش تعویض دیود مایکروفر
تعویض دیود مایکروفر مراحل مشخصی دارد:
- سر دارای سوکت، قسمت آند دیود است و به ترمینال خازن وصل میشود.
- سر پیچخور، قسمت کاتد است که با یک حلقه سفید مشخص شده و باید به بدنه وصل شود.
- پیچ اتصال دیود به بدنه را با پیچگوشتی باز کنید.
- سوکت متصل به خازن را با دمباریک جدا و دیود جدید را با رعایت جهت آند و کاتد جایگزین کنید.
رعایت جهت آند و کاتد مهم است؛ نصب وارونه دیود، قطعات دیگر را خراب میکند. پیش از هر کار، خازن را دیشارژ کنید.
یاد بگیریم: آموزش تعمیر ماکروفر به شکل رایگان
بررسی عوامل دیگر پس از تست دیود
اگر پس از تست از سالم بودن دیود مطمئن شدید، قطعات بعدی برای بررسی، خازن و ترانس ولتاژ بالا هستند. در ترانس، بخشی که دوده یا سوختگی دارد را بهصورت چشمی پیدا کنید، چون گاهی سمت ولتاژ بالا ایراد دارد ولی خروجیهای ولتاژ کم درست کار میکنند.
هنگام تعویض قطعات، نکات ایمنی را رعایت و ابتدا خازن را دیشارژ کنید.
برای مطالعه: تعمیر ماکروفر سامسونگ
قیمت دیود مایکروفر الجی، سامسونگ، دوو و سولاردام
قیمت دیود مایکروفر بر اساس مدل دستگاه و جنس قطعه تعیین میشود.
| نوع دیود مایکروفر | قیمت (تومان) |
|---|---|
| دیود مایکروفر سامسونگ | ۵۰۰,۰۰۰ الی ۵۶۰,۰۰۰ |
| دیود مایکروفر ال جی | ۵۰۰,۰۰۰ الی ۵۶۰,۰۰۰ |
| دیود مایکروفر دوو | ۵۰۰,۰۰۰ الی ۵۶۰,۰۰۰ |
| دیود سولاردام | ۵۰۰,۰۰۰ الی ۵۶۰,۰۰۰ |
قیمت دیود بسته به نوع و برند دستگاه از ۵۰۰.۰۰۰ الی ۵۶۰.۰۰۰ تومان همراه با ۶ ماه ضمانت انجام میشود. قیمت دیود دمپر دو پل با مدل ولتاژ بالا تفاوتی ندارد. این اعداد تابع برند و مدل است و قیمت نهایی با استعلام مشخص میشود.
نتیجهگیری تست و تعویض دیود ماکروفر
- هنگام استارت، برق شهری وارد برد تغذیه میشود و سپس به ترانس ولتاژ بالا میرسد.
- دیود و خازن، ولتاژ را به دهها برابر مقدار اولیه میرسانند و این ولتاژ به مگنترون برای تولید اشعه میرود.
- سوختن دیود، گرمنکردن غذا، جرقه و پریدن فیوز را بهدنبال دارد.
- تست دیود مایکروفر با مشاهده بصری، مولتیمتر عقربهای یا باتری ۹ ولت انجام میشود؛ مولتیمتر دیجیتال برای این قطعه قابل اعتماد نیست.
- اگر تخصص و تجهیزات ایمنی ندارید، تست و تعویض را به مرکز معتبر بسپارید.
- پیش از هر تست، حتماً خازن مایکروفر را دیشارژ کنید.
برای تست و تعویض دیود مایکروفر و سولاردام با گارانتی و فاکتور رسمی، میتوانید با کارشناسان تعمیر۲۴ مشورت کنید یا با شماره تماس بگیرید.
📞 تماس فوری با تعمیرگاه ماکروفر
پرسشهای متداول درباره دیود ماکروفر
اگر سؤال دیگری درباره این موضوع دارید، در بخش دیدگاه مطرح کنید.
۱. نشانههای اصلی خرابی دیود ماکروفر چیست؟
۱. نشانههای اصلی خرابی دیود ماکروفر چیست؟
گرمنکردن غذا با وجود روشن بودن دستگاه، صدای زیاد، جرقه از محل اتصال دیود به بدنه و پریدن فیوز مایکروفر از نشانههای اصلی خرابی دیود است. اگر فیوز رابط ترانس نسوزد، سیمپیچهای ترانس میسوزند.
۲. علت سوختن دیود مایکروفر چیست؟
۲. علت سوختن دیود مایکروفر چیست؟
نوسان شدید برق، استفاده طولانی و پیدرپی، روشن کردن دستگاه بهصورت خالی و خرابی خازن یا ترانس، علتهای اصلی سوختن دیود ماکروفر هستند.
۳. چگونه مطمئن شویم دیود خراب است؟
۳. چگونه مطمئن شویم دیود خراب است؟
از طریق مشاهده بصری (استوانه باید بدون خوردگی و ترکیدگی باشد)، تست اهمی با مولتیمتر عقربهای یا تست با لامپ تست که در متن کامل توضیح دادهایم. در دیود سالم، مقاومت یک جهت ناچیز و جهت دیگر زیاد است.
۴. آیا با مولتیمتر دیجیتال میتوان دیود ولتاژ بالا را تست کرد؟
۴. آیا با مولتیمتر دیجیتال میتوان دیود ولتاژ بالا را تست کرد؟
خیر. دیود ولتاژ بالا از چند دیود سری ساخته شده و افت ولتاژ آن چند ولت است؛ مولتیمتر دیجیتال این دیود را روشن نمیکند و نتیجه گمراهکننده میدهد. از مولتیمتر عقربهای یا باتری ۹ ولت استفاده کنید.
۵. آیا قیمت و مدل دیود مایکروفر و سولاردام در برندهای مختلف فرق دارد؟
۵. آیا قیمت و مدل دیود مایکروفر و سولاردام در برندهای مختلف فرق دارد؟
مدلهای ولتاژ بالا در برندهای مختلف عملکرد یکسانی دارند و قیمت آنها در یک بازه نزدیک قرار میگیرد. قیمت نهایی به مدل دستگاه و جنس قطعه بستگی دارد.
