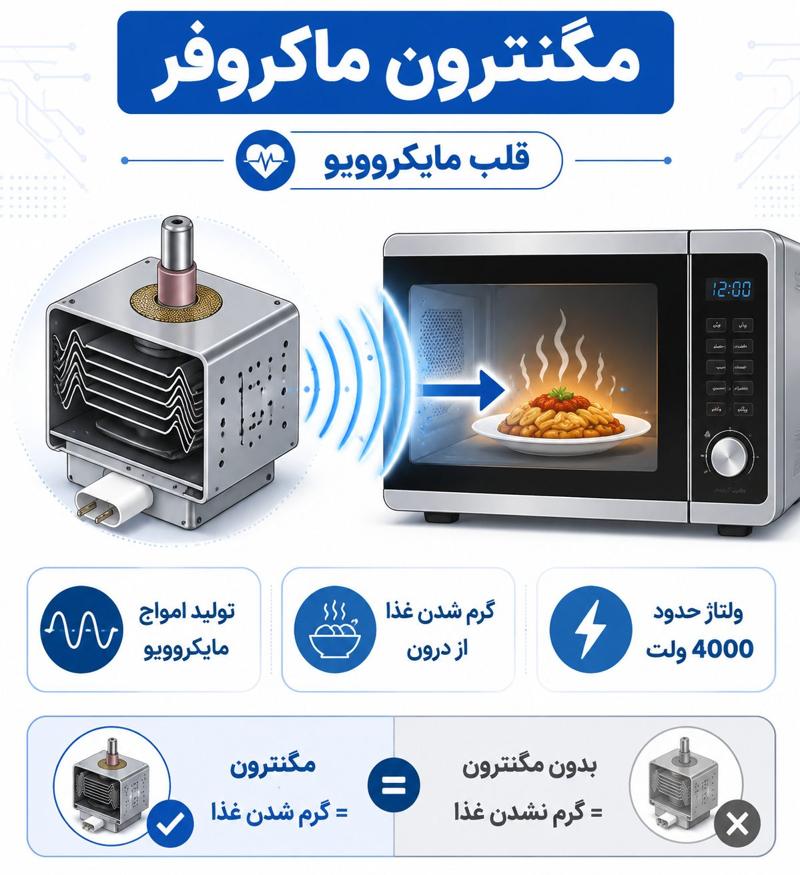

آیا میدانید لامپ مگنترون ماکروفر چیست؟ و چطور کار میکند؟ تمامی مایکروفر و سولاردام های تولید شده در جهان از قطعه ای به نام Magnetron بهره میبرند. از این قطعه ی فلزی و مکعبی شکل امواج رادیویی خارج می شود و اصلی ترین وظیفه گرم کردن و پخت غذا بر عهده آن است.
شاید تا کنون این سئوال را از خود پرسیده باشید که مایکروویو به کمک نیروی الکتریکی چگونه گرما ایجاد می کند؟ ولتاژ توسط ترانس افزایش پیدا می کند سپس به مگنترون منتقل می شود و این قطعه امواج رادیویی قوی را منتشر می کند که در صورت برخورد با مولکول های غذا باعث جنب و جوش و گرم شدن آن می شود. در ادامه به بررسی نحوه عملکرد، ساختار و تاریخچه لامپ اشعه (Magnetron Tube) که از مهم ترین قطعات داخلی مایکروفر است خواهیم پرداخت.
لامپ مگنترون چیست؟
لامپ اشعه به وسیله امواج رادیویی با طول موجی کوتاه غذا را داغ می کند.
Magnetron از طریق دریافت ولتاژ بسیار بالای (۵ هزار ولت) با کمک اجزایی مانند ترانس های ولتاژ، دیود و خازن در یک میدان الکترومغناطیسی، انرژی الکتریکی را تبدیل به رادیو موج تبدیل میکند.
امواج تولید شده طی برخورد با سطوح باعث افزایش جنبش بین مولوکول ها میشود در نتیجه غذا یا نوشیدنی شما در زمان کوتاهی گرم میشود.
نکته: منظور از اینکه میگویند لامپ اشعه، صرفا کلمه لامپ به معنی داشتن روشنایی نیست و در اینجا تبدیل انرژی الکتریکی به امواج و گرما است.
لامپ اشعه ساز در مدل های گوناگون با قیمت های متفاوتی در بازار عرضه میشوند که این تفاوت قیمت معمولا در نوع برند و قدرت این قطعه خلاصه می شود لامپ مگنترون در برند های گوناگونی نظیر سامسونگ، ال جی (در مدل های 2m214 2m246 2m286)، پاناسونیک در مدل های اینورتر و معمولی، ویتول، توشیبا، دوو، گالانز، شارپ و سایر مدل های دیگر وجود دارند.
برای بررسی قیمت مگنترون مایکروفر به این مقاله رجوع کنید.
اجزای لامپ مگنترون
وظیفه مگنترون ماکروفر چیست؟
مایکروویو از قسمت های گوناگون الکترومکانیکی تشکیل شده است. عملکرد درست این قطعات باعث خروجی صحیح (یعنی گرم شدن) است.
در این عملکرد مگنترون خالق امواج رادیویی (با طول موج کوتاه) است، بنابراین این قطعه یکی از ارکان بسیار مهم در ساختمان مایکروفر محسوب میگردد.
برای به راه افتادن و کار کردن مگنترون ولتاژ بالایی مورد نیاز است وظیفه تامین این ولتاژ بر عهده ترانس های ولتاژ (ولتاژ بالا) است.
گاهی بخاطر نداشتن اطلاعات کافی در چگونگی کارکرد مایکروویو، مواد و اشیا غیر قابل استفاده در آن ممکن است مگنترون مایکروویو شروع به جرقه زدن و در ادامه به خرابی کامل آن منجر شود.
در این صورت به منظور تعمیرات ماکروفر خود پیشنهاد می شود با مرکز تخصصی تعمیر۲۴ تماس بگیرید.
شما قادر خواهید بود در وبسایت تعمیر۲۴ درخواست خود را از طریق ثبت سفارش آنلاین ارائه دهید، اپراتور در کمترین زمان با شما تماس خواهد گرفت.
مگنترون ماکروفر (مایکروویو) چگونه کار می کند ؟
نقش مگنترون مایکروفر (لامپ اشعه) ساخت امواجی قوی برای افزایش جنب و جوش مولکول های غذا و به تبع آن گرم شدن آن است.
- این امواج کوتاه را نمی توان با چشم دید.
- اگر قابل مشاهده بود میتوانستید طول آن را حتی با وسایل اندازه گیری نظیر خطکش اندازه بگیرید.
- این اشعه ساطع شده از لامپ مگنترون در اکثر موارد اندازه ای کمتر از ۱ میلیمتر نخواهند داشت و در حداکثر اندازه ی خود بیشتر از ۳۰ سانتیمتر نخواهند بود.
با قدرت وارد شده الکترومغناطیسی بر الکترون های سرگردان با دریافت این انرژی توسط آنها درون حفره ها به سرعت به چرخش در می آیند تا در نهایت از شکاف موجود از انتهای نازل مگنترون پرتاب شوند.
بررسی قیمت مگنترون ال جی:
ساختار و اجزای تشکیل دهنده مگنترون ماکروفر
ساختار لامپ اشعه ماکروویو
- آنتن: هدایت کننده امواج رادیویی لامپ اشعه
- صفحه قرارگیری: لامپ اشعه از طریق این قسمت با مایکروفر و سولاردام چفت می شود.
- سیکل ساخت حالت مغناطیسی در مایکروفر
- آهنربا (مگنت): ایجاد کننده مسیر مغناطیسی در لامپ مگنترون
- پایه: حمایت کننده و مانع از انتشار اشعه در بخش ورودی
- محفظه تصفیه: محافظت از انتشار اشعه از بخش پایه
- کیپ کننده قسمت صفحه قرار گیری مگنترون ماکروفر با کانال ورودی دستگاه
- تابش: محل انتقال الکترون شتاب دار شده
- رادیات مگنترون نقش کاهنده دما در مرکز لامپ اشعه
- گودال آند: تشکیل رزونانس در الکترون
- قسمت نهایی: داری یک ورودی از آند و یک منبع تغذیه
- صافی صدا: در این بخش صدای لرزش مگنترون مایکروویو تا بخش زیاد گرفته می شود.
حتما بخوانیم: علت خاموش شدن ماکروفر چیست ؟
مگنترون چیست
تاریخچه ای کوتاه از اختراع و تکامل لامپ مگنترون
- در حدود سال های ۱۹۲۰ میلادی مهندسی از آمریکا به نام آلبرت دبلیو هال، حین انجام وظیفه در شرکت جنرال الکتریک موفق به اختراع نخستین مگنتران شد.
- در اواسط دهه ۱۹۳۰ میلادی نیزآرتور ال ساموئل در مرکز تحقیقاتی تلفن بل، گودال آند را برای شتابدار کردن الکترون و تولید امواج رادیویی، آن را خلق کرد.
- در اواخر این دهه دو دانشمند در مرکز تحقیقاتی دانشگاه بیرمنگام موفق به خلق آهن ربایی قوی شدند این آهن ربا از نظر ابعاد به قدری کوچک بود تا در وسائل نقلیه بزرگ مورد استفاده قرار گیرد.
- ابتدای دهه ۱۹۴۰ به طور اتفاقی در آزمایش های ماهواره ای پرسی اسپنسر متوجه به آب شدن شکلات در جیب خود شد که او را ترغیب به استفاده اشعه ساز می کند در نتیجه به تولید ماکروفر می انجامد.
بخوانیم: نمایندگی تعمیرات ماکروفر ال جی در تهران

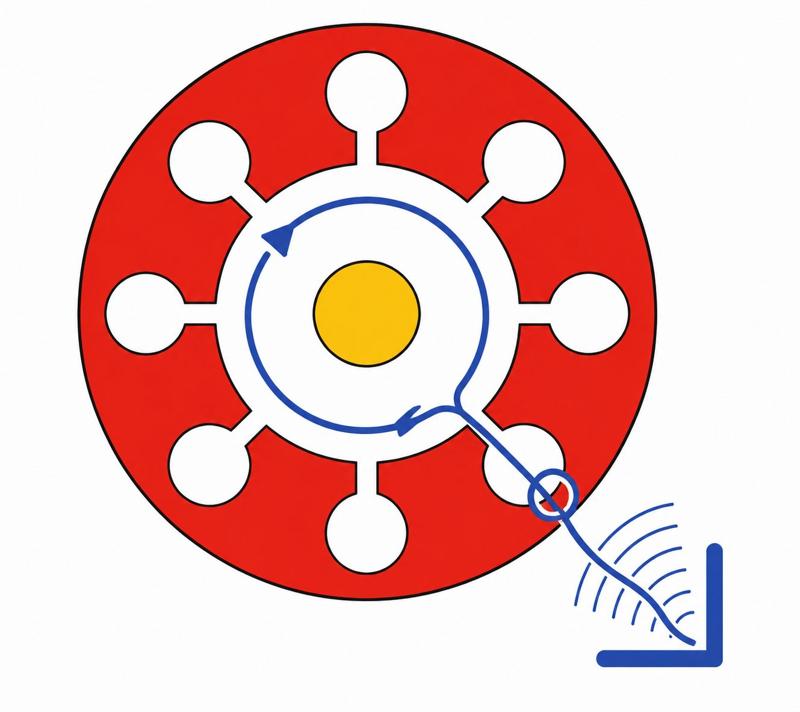

چطور مگنترون ماکروفر امواج رادیوی را تولید می کنند؟
مگنترون
- کاتدی از جنس فلزی دقیقا در قلب مگنترون جای دارد.
- آند به طور کامل کاتد را در خود محصور کرده است.
- با شروع به کردن مایکروویو نیروی الکتریکی دریافتی از منبع تغذیه باعث به جنب و جوش در آمدن الکترونهای موجود در مرکز لامپ اشعه (کاتد) می شود. این نیرو دلیلی بر به حرکت در آمدن الکترونها به صورت خطی و صاف (درشکل مشخص است) به سمت آند است دو بخش موجود در لامپ مگنترون شرایط را کاملا دگرگون می کنند.
- گدال های موجود در آند تشدید کننده (رزونانس) نام دارد. آهن ربای پرقدرتی تحت آند وجود دارد تا بتواند میدان مغناطیسی را در تمام لامپ اشعه ایجاد کند.
- الکترون با جذب انرژی زیاد تلاش دارد از سمت کاتد به سمت آند سیر کند. در همین هنگام هم میدان الکتریکی و مغناطیسی با هم ایجاد خواهد شد. پس هر الکترون بار الکتریکی مشخصی تحت میدان مغناطیسی ایجاد شده را منتقل می کند. در شکل به صورت راهی دایره ای مانند بین کاتد و آند انتقال می یابد.
- با انتقال الکترون از کانال های آندی امواج رادیویی مایکروفر تشعشع می کنند.
- تابش امواجی که در کانال های آندی تولید می گردند، بوسیله آنتن در خروجی مگنترون یک جا جمع شده و به سمت کابین مایکروویو برای طبخ یا گرم کردن غذا انتقال می یابد.
بیشتر بدانیم: چرا ماکروفر غذا را داغ نمیکند؟
علت خرابی و سوختن مگنترون
در بیشتر مواقع علت سوختن مگنترون ماکروفر بخاطر بی توجهی به نوع استفاده و عمر قطعه است. که شامل دلایل زیر می باشد.
- استفاده نادرست، عمدتا گذاشتن ظروف فلزی و براق درون مایکروویو
- عدم توجه به جرقه زدن مایکروفر
- دقت نکردن به تمیزی داخل دستگاه یا ندانستن طریقه چربی زدایی مایکروویو
- مستهلک شدن لامپ مگنترن ماکروفر
- ندرتا با خرابی ترانس ولتاژ بالا و عدم تغذیه درست لامپ اشعه
- تنظیم زمان های بالا بابت پخت
- ضربه شدید
- محل نامناسب دستگاه و خنک نشدن لامپ اشعه از طریق فن
- به راه نیافتادن فن یا خرابی آن
نمایندگی تعمیرات مایکروویو در تهران
بیشتر بخوانید: نمایندگی تعمیر ماکروفر فلر در تهران
آسان ترین راه برای پیدا کردن خرابی مگنترون
این کار نیاز به بررسی تعمیرکار دارد اما مهم ترین نشانه خرابی مگنترون گرم نکردن ماکروفر است.
به گفته wikihow آسان ترین راه برای یافتن خرابی استفاده از یک لیوان آب است.
فنجان آب را در وسط سینی شیشه ای مایکروویو قرار دهید تا به طور یکنواخت گرم شود. قبل از باز کردن در، اجازه دهید مایکروویو تمام برنامه را به طور کامل اجرا کند، اگر دما آب افزایش یافته دستگاه به خوبی عمل می کند، اگر دما افزایش نیابد ممکن است مگنترون معیوب باشد.
بررسی سئوال های متداول
سئوال خود را در بخش دیدگاه مطرح کنید.
۱- آیا مگنترون مایکروویو و سولاردام با یک دیگر تفاوت دارند؟
مگنترون ها از نظر پایه های قرار گیری، محل خروجی ترمینال محل رادیات ها، اندازه و توان تفاوت دارند، اما از نظر کارکرد تمامی مگنترون ها دارای یک مکانیزم هستند تفاوت اصلی در توان خروجی است که در بازه ۶۰۰ وات الی ۱۲۰۰ وات می باشند.
بیشتر بخوانید: نمایندگی تعمیر ماکروفر کنوود در تهران کجاست؟
۲- آیا می توان از مگنترون در برندهای مختلف مایکروویو و سولاردام بهره برد؟
بله در صورتی که پایه های قرار گیری و توان یکسانی داشته باشند.
۳- لامپ مگنترون دارای چه برندهایی میباشد؟
- ال جی
- سامسونگ
- دوو
- پاناسونیک
- ناسیونال
- شارپ
- گالانز
- ویتول
- توشیبا
۴- آیا خودم می توانم Magnetron را تعویض کنم؟
ولتاژ بالای ترانس و برق ذخیر شده در خارن خطرناک است این توصیه را به شما نمی کنیم.
۵- مگنترون مایکروفر بوتان چه مارکی است؟
مارک سامسونگ است اما می توانید از مدل های مشابه نظیر گالانز، ویتول و حتی ال جی استفاده کنید برای داشتن بهترین انتخاب با نمایندگی ماکروفر بوتان مشورت کنید.
۶- تفاوت مگنترون اینورتر و معمولی چیست؟
مدل های اینورتر کم مصرف و دارای توان بیشتر میباشند و سرعت خنک شدن آن نسبت به مدل های معمولی بالاتر است.
شما نمیتوانید از مدل های معمولی در مایکروفر های اینورتر استفاده کنید.
۷- برق مگنترون مایکروویو AC یا DC است؟
برای شتاب دارد کردن الکترون از کاتد به برق DC متکی است.
۸- در صورت خرابی مگنترون چکار کنم؟
برای تست قطعه و بررسی بهتر شرایط از کارشناسان تعمیر۲۴ کمک بگیرید.
مرکز تعمیرات ماکروفر در تهران
درود مکنترون 2m219 j [ جهت مکروویو گنوود موجود دارید لطفا قیمت ان وهزینه نصب وتعویض همچنین ورقه میکا رااعلام فرمائید باتشکر. ایمیل من eteparham@gmail میباشد بدرود
سلام مگنترون مایکروویو ال جی رو میتونید جایگزین کنید درجه 2 600 تومن و درجه یک 850 تومن هستش برای اطلاعات بیشتر تماس بگیرید
سلام خیلی ممنون
سلام لامپ مگنترون مدل 2M214 برای مایکروفر ال جی موجود دارید؟ ارسال برای شهرستان هم دارید یا خیر؟
سلام بله موجود هست و ارسال میکنیم
سلام لامپ مگنترون 286 ال جی موجود دارید؟
سلام بله در 2 نوع ngp و ال جی اصلی با گارانتی موجود است برای کسب اطلاعات بیشتر تماس بگیرید.
سلام لامپ مگنترون پاناسونیک مدل اصلی اینورتر...چند هست؟ موجود دارید طلق میکای اصلی جهت تعویض دارید؟ اون چه قیمتی؟ ممنونم.
سلام قیمت به روز هست قیمت مگنترون پاناسونیک اصلی 2.200 و قیمت میکا 50 هزار تومن است
سلام مگنترون ماکروویو ال جی باید تعویض بشه از نوع ۲۴۶ است آیا داشتن کد متفاوت ایراد داره یا حتما باید همون کد باشه مثلا ۲m-246-050GF با ۲m 246- با کد دیگه فرق داره؟
سلام خیر تفاوتی نداره هر دو دارای کد 2m246 هستند
سلام و خسته نباشید،مگترون 2M218 دوو میخاستم و اگر نیست چه مدلی میتونم از شما تهیه کنم،ممنونم
سلام به طور معمول مگنترون 2m213 و 2m214 الجی میتونن جایگزین مناسبی برای مگنترون دوو شما باشن
با سلام خدمت شما مگنترون ال جی 2M214 با 2M246 چه فرقی داره ؟ آیا میتونند جایگزین هم باشند؟
سلام تو سایز و توان معمولا عمر 246 بیشتر است میتونید جایگزین کنید ولی احتمالا تو بعضی مدل ها که 214 میخوره جای نشستن خار ها یکم کار رو سخت کنه
سلام میخواستم اطلاعاتی در مورد ترانس ماکرو فر دوو لطف کنید بهم بدید اینکه اوتیه و ثانویه اش چند ولت و چقد جریان داره ممنون میشم این اطلاعات رو بهم بدید.
سلام ورودی ترانس 220 ولت برق شهری است و خروجی با کمک دیود و خازن به نزدیک 4000 ولت میرسه جریان زیر یک آمپر است
سلام من یک مایکروویو سامسونگ داشتم و به دلیل استفاده نکردن ازش قطعاتشو باز کردم و نگه داشتم.الان مایکروویو سیلور کرست من مگنتورش خراب شده و میخام بدونم که مگنت با شماره 2m217j (از سامسونگ)به m24fb-610a(سیلور) میخورد یا خیر.تشکر از سایت خوبتون.
سلام اگر جهت فیش رادیات ها یکی است و پایه های آنها (گوشواره های نگهدارنده به بدنه) مشابه است بله می توانید استفاده کنید
سلامچگونه متوجه شویم کدام مگنترون از نظر توانی به دستگاه میخورد(اعداد روی دستگاه چطور خوانده میشود)؟روش تست سرد ترانس های ولتاژ چگونه است
توان اشعه رو در قسمت output پشت دستگاه نوشته معمولا از 700 تا 1100 وات در حالت اشعه متفاوت است تست ترانس ماکروفر را مطالعه کنید.
سلاممن همکار شما در شمال هستم قطعات موردنیاز برای همکار قیمت همکاری میدین یا قیمت مشتری
سلام باید تماس بگیرید
سلام ایا میشود از مگنترون معمولی برای اینورتر استفاده کرد
سلام در برخی مدل ها میشود بستگی به نوع برد اینورتر دستگاه دارد، در صورت عدم اطلاع و تخصص انجام اینکار میتونه باعث آسیب به برد شود.
سلام ایا میشه از مگنترون ۲۸۶اینورترالجی برای سولاردام الجی که بدون اینورتر هست استفاده کرد؟ممنون
سلام بله میشه از مگنترون 286 برای سولاردام ال جی استفاده کرد
سلام شب شما بخیر اگه میزان اهم مگنترون ۱/۳اهم شده باشد آیا میزان گرما دهی اون کم میشه یا کلا خراب شده ؟ ممنون.
سلام اگر عدد اهمی بین ترمینال ها نداشته باشد مگنترون خراب است. اما اگر عدد اهمی داشته باشد دلیل بر درست بودن قطعه نیست و باید تست های دیگری نیز انجام گیرد.
سلام آهنربای مگنترونم شکسته و گرم نمی کنه آیا با تعویض آهنربا مگنترون تعمیر میشه؟
سلام خیر پس از شکستن آهنربا و عدم برقرار میدان مغناطیسی مناسب مگنترون می سوزه و غیر قابل تعمیر هستش
سلام.به جای "جز اصلی" نوشته شود: "جزء اصلی"."جز اصلی" یعنی غیر از اصلی
ممنون تصحیح شد
در جایی از مقاله، به جای مغناطیسی، مغتاطیسی نوشته شده.در جایی از این مقاله نوشته الکترون، باردار شود؛ اشتباه است؛ خود الکترون همیشه دارای مقدار ثابتی بار منفی است، نه کم میشود و نه زیاد.در مگنترون، به بار الکتریکی شتاب داده میشود جهت پرتاب.
ممنون از ریز بینی شما تصحیح شد جناب
باسلام و احترام و با سپاس از مطالب بسیار مفید سایتتون. لطفا راهنمایی بفرمائید به جای مگنترون 2M-231 M2 اینورتر مایکروویو TOSHIBA چه مگنترونی رو میتونم جایگزین کنم که هم از لحاظ Datasheet همخوانی داشته باشه و هم از لحاظ ابعاد پایه . ممنون
سلام میتونید مگنترون توشیبا یا پاناسونیک اینورتر جایگزین کنید پایه اگر نخوره نیاز به تعویض داره و ممکنه دیتاشیت هم یکسان نباشه ولی از نظر کارایی تقریبا یکین
با سلام نازل مگنترون بر اثر جرقه ذوب شده بود، قطعه رو تعویض کردم ولی باز جرقه میزنه. علت جرقه چی هست؟
سلام اگر دستگاه رو خالی روشن کنید یا فیلتر میکا سوخته باشه باز هم جرقه میزنه دقت کنید درون ماکروفر کثیف نباشه و محل اتصال المنت به سقف دچار سوختگی نباشد
سلام فیوز فشارقوی کنار خازن سوخته . آیا این مسئله هم میتونه دلیل گرم نکردن مایکروویو باشه ؟
سلام محمد جان بله یکی از دلایل گرم نکردن سوختن فیوز ولتاژ بالاست در خیلی از مواقع این فیوز بخاطر خرابی دیود، خازن یا مگنترون میسوزه بهتره سایر مواردم با مولتی متر تست کنید
