ترانس مایکروویو قطعه سنگین که بیشتر وزن ماکروفر بابت آن است، این قطعه تشکیل شده از ۲ سیم پیچ اولیه و ثانویه است و برای افزایش ولتاژ در ماکروفر و سولاردام ها استفاده میشود.
ولتاژ ورودی ۲۲۰ ولت با ورود در سیم پیچ اولیه ولتاژ برق را به کمک قطعاتی نظیر دیود و خازن تا بیش از ۵ هزار ولت افزایش می دهد.
به همین دلیل می تواند خطرناک ترین قطعه درون ماکروفر را ترانس های ولتاژ باید بدانیم.
در ادامه به نحوه تست ترانس مایکروویو ، بررسی دلایل و نشانه های خرابی آن می پردازیم.
- توجه کنید، در صورت بروز مشکل در مایکروفر به هیچ عنوان سعی بر تعمیر آن به صورت خودسر نکنید.
- این آموزش از مجموعه تعمیر۲۴ صرفا جهت بالا بردن سطح اطلاعات شما از قطعات داخلی مایکروویو است.
- در نظر داشته باشید که اختلاف پتانسیل خروجی دارای ولتاژ بسیار زیاد می باشد و خطرناک است.
وظیفه ترانس مایکروفر چیست؟
- مایکروفر ها و سولاردام ها برای گرم کردن و طبخ غذا استفاده میشوند.
- مایکروویو از مگنترون به عنوان اصلی ترین قطعه که امواج رادیویی در آن تولید می شوند، استفاده میکند.
- اما مگنترون برای به راه افتادن احتیاج به ولتاژ ورودی بالا دارد.
- افزایش ولتاژ توسط قطعه ای به نام ترانس ولتاژ بالا مایکروفر ( ترانس های ولتاژ ) اتفاق می افتد.
- این قطعه در مداری سری همراه با دیود و خازن عمل میکند.
برای اطلاع از نحوه افزایش ولتاژ، طریقه تست، تشخیص خرابی همراه ما باشید.
ترانس های ولتاژ در تمامی ماکروفر های ال جی، سامسونگ، پاناسونیک، فلر، دلونگی، بوتان، دوو، ناسیونال و … برای افزایش ولتاژ در مایکروفر به کار می روند.
قیمت آنها به:
- میزان توان خروجی
- برق مصرفی
- جنس سیم پیچ
- تعداد دور سیم پیچ اولیه و ثانویه بستگی دارد.
در صورت نیاز به تعمیرات مایکروفر در منزل به متخصصین حرفه ای تعمیرگاه تعمیر۲۴ اعتماد کنید. فاصله ما با شما تنها یک تماس است.
برای اطلاع از نحوه خرید ترانس ماکروفر به این مطلب مراجعه کنید.
ترانس مایکروفر چگونه ولتاژ را افزایش می دهد؟
- این قطعه مکعبی داری دو کلاف سیم پیچ های طولانی میباشد.
- از طریق القای بار الکتریکی از سمت سیم پیچ اولیه به طرف دیگر که سیم پیچ ثانویه است، ولتاژ افزایش میباد.
- همانطورکه نحوه کار مایکروویو را می دانیم مگنترون برای باردار کردن الکترون ها و پرتاب آنها به بیرون از طریق تابش امواج نیاز به ولتاژی بیش از حد دارد.
- این نقش مهم بر دوش ترانس ولتاژ بالا مایکروفر (ماکروفر) است.
پس در مایکروویو ها از ترانسفورماتور افزاینده ولتاژ بهره می گیرند.
های ولتاژ ماکروفر درون خود دو سری سیم پیچ دارد که مسئولیت القای بار الکتریکی برای افزایش فشار برق را بر عهده دارد.
سیم پیچ ثانویه مقیاسی بزرگتر از نظر میزان دور و قطر سیم می باشد.
پس از جاری شدن جریان برق درون ترانس ولتاژ بالا مایکروفر، نیروی محرکه الکتریکی القا شده و فشار برق را از ۲۲۰ولت به حدودا ۴۰۰۰ ولت میرساند.
در مایکروویوها برای افزایش اختلاف پتانسیل از تراسفورماتورها افزاینده از نوع خطی DC بهره میگیرند.
بیشتر بخوانیم: چرا مایکروفر روشن نمیشود ؟!
مشکلات مایکروفر در صورت خرابی ترانس
- همانطور که پیش تر گفته شد، ترانس های ولتاژ مایکروفر وظیفه تغذیه لامپ اشعه را دارد.
- در برخی مواقع بخاطر نوسان و کشیدن آمپر زیاد احتمال سوختن ترانس میباشد.
- معمولا با خرابی قطعاتی چون مگنترون، دیود و خازن اگر فیوز بین راه نسوزد احتمالا ترانس بسوزد.
- اگر ترانس شما سوخته باشد احتمالا با یکی از موارد زیر روبرو خواهید شد:
- سر و صدای زیاد ماکروویو
- دود و بوی سوختگی در ماکروویو
- پریدن فیوز و علت خاموش شدن ناگهانی مایکروفر (در انواع اینورتر برندهای پاناسونیک و ناسیونال)
- گرم نکردن مایکروویو ایجاد میشود.
بررسی مشکلات ناشی از خرابی ترانس ماکروویو
سولاردام و مایکروویو گرم نمیکند :
- زمانی که ترانس مایکروویو دچار نقص شده و نتواند به درستی کار کند.
- با اینکه جریان برق بدون مشکل درون دستگاه وارد میشود.
- ولی این قطعه ی مهم توانایی بالا بردن فشار برق را برای پشتیبانی لامپ مگنترون را ندارد.
- در نتیجه با اینکه همه عملگرهای ماکروفر به درستی کار میکنند، ولی دستگاه غذا را گرم نمی کند.
سر و صدای زیاد در مایکروفر و سولاردام :
- خرابی ترانس به جز گرم نکردن میتوان علت سر و صدای مایکروویو ها باشد.
- بهتر است مایکروویو را از برق جدا کنید تا به بخش ها دیگر از جمله خازن و لامپ مگنتران آسیب نرسد.
- برای تعمیر ماکروفر خود با مرکز تعمیرات تعمیر۲۴ تماس بگیرید و یا سفارش خود را آنلاین ثبت کنید.
بلند شدن دود و بوی سوختگی از ترانس سولاردام و ماکروفر:
- این اتفاق نیز نشانه خرابی ترانس ماکروویو است.
- اکثرا با بی توجهی به خرابی هایی نظیر گرم نکردن بوی سوختگی در ترانسفورماتور ایجاد می شود.
روشن نشدن دستگاه:
این پدیده عموما زمانی با خرابی برد افزاینده ولتاژ در مایکروویو های اینورتر اتفاق می افتد.
توجه: جرقه زدن ماکروفر حین گرم کردن غذا از نقص در عملکرد ترانسفورماتور نمی باشد.
توجه: قبل از هرگونه تلاش برای تعمیرات ماکروویو سعی کنیدآموزش تعمیر ماکروفر را مطالعه و سپس اقدام به باز کردن دستگاه کنید.
در صورت بروز خرابی ترانسفورماتور افزاینده دستگاه می توانید درخواست سرویس و تعمیر مایکروویو را در تعمیر۲۴ به صورت آنلاین ثبت کنید.
بخشی خدمات تعمیر مايکروویو و سولاردام در این مرکز شامل:
نحوه تست ترانس مایکروویو
- افزایش اختلاف پتانسیل در دستگاه به صورت گام به گام انجام می شود.
- از این رو با شدت گرفتن اختلاف پتانسیل آزمایش آن بسیار پرخطر است.
- برای تست ترانس مایکروویو حتما دستگاه را از برق بکشید.
- کاور دستگاه را باز کنید.
- قبل از انجام هرگونه بازبینی از قطعات خازن را دی شارژ کیند.
- با یک مولتی متر این آزمایش را می توان برای تایید دقیق از سلامت قطعه بکار برد.
گام اول
پیش از انجام آزمایش ماکروفر را خاموش و از پریز برق جدا کنید.
گام دوم
تمام پیچ های دستگاه که کاور را به بدنه متصل می کند باز کنید.
گام سوم
در بخش پشت قسمت گوشه ی کابین خازن مایکروفر را پیدا کنید و آن را دی شارژ کنید.
گام چهارم
با مولتی متر مطمیین گردید که هیچ ولتاژی در دستگاه وجود ندارد.
گام پنجم
با کمک دمباریک سوکت های وصل شده به ترانس های ولتاژ را جدا کنید.
گام ششم

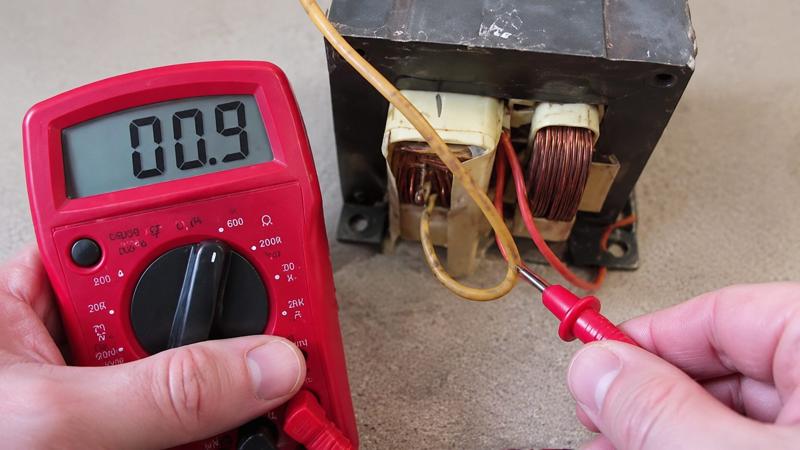

- ابتدا به وسیله مولتی متر مقاومت پایه های خروجی با زمین را چک می کنیم.
- نمایشگر باید عددی مابین ۵۰ تا ۷۰ اهم را مشخص کند.
- تلرانس بیش از این اعداد نشان دهنده خرابی قطعه است.
گام هفتم

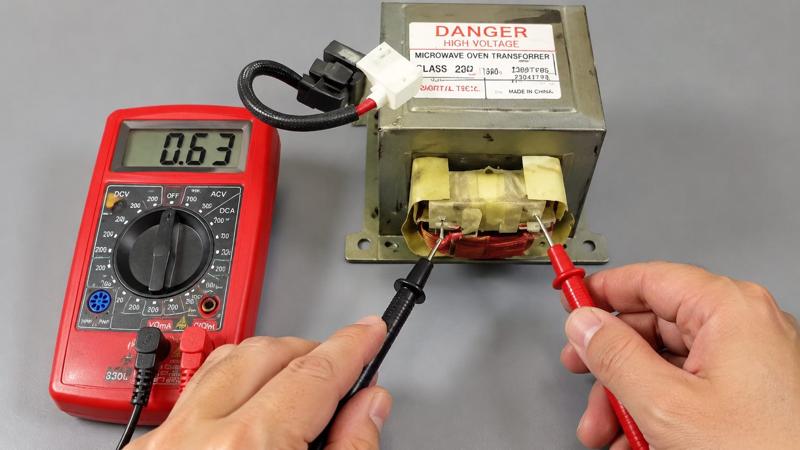

- مقاومت پایانه های ورودی برق نسبت به هم میبایست با مولتی متر بررسی گردد.
- این مقاومت میبایست مقداری نزدیک به صفر را داشته باشد.
- مقدار زیاد مقاومت در این پایانه ها بیان کننده ایراد در آن است.
گام هشتم
- با استفاده از مولتی متر مقاومت ترمینال های ورودی نسبت به زمین را چک کنید.
- مقدار بی نهایت را میبایست مشخص کند و نباید از هیچ نقطه نباید باهم اتصال داشته باشند.
- مشخص شدن مقاومت به صورت عددی گویای اتصال کوتاه می باشد.
گام نهم
- در این مرحله مقاومت سیم های ورودی (برق شهری) به ترانس ولتاژ بالا مایکروفر نسبت به هم بررسی کنید.
- میبایست عددی کمتر از ۱ اهم را نمایش دهد.
مرحله دهم
- اکنون مقاومت سیم های ورودی نسبت به زمین را آزمایش میکنیم.
- باید نشانگر عددی بی نهایت را مشخص کند.
- وجود هر نقطه متصل بیان کننده اتصال کوتاه می باشد.
گام آخر
چنانچه همه آزمایش های انجام شده درست بود، سوکت ها را پاک کنید و دوباره جا بزنید.
اگر دستگاه شما گرم نمیکند مشکل از ترانس نیست خرابی در جای دیگر است.
در مورد نحوه خرید و قیمت مگنترون بیشتر بدانید.
بررسی و تست ترانس مایکروویو به شکل ظاهری
قبل از انجام تست بهتر است از نظر ظاهری ترانس ولتاژ بالا مایکروفر را مورد بررسی قرار دهید که شامل:
- بررسی سیم پیج ها به صورت چشمی ( نبود قطعی و سوختگی روی آن ها)
- بوی سوختگی در سیم پیج ها وجود نداشته باشد.
تعمیر۲۴ بهترین در خدمات با پوشش تعمیرات تمامی برندها از قبیل:
بررسی سئوالات متداول در مورد ترانس مایکروویو (FAQ)
چنانچه سوالی دارید در بخش دیدگاه از متخصصان تعمیر۲۴ بپرسید.
چرا ترانس مایکروویو می سوزد؟
خرابی اجزایی نظیر مگنترون، خازن و دیود می تواند باعثت سوختن ترانس مایکروویو شود.
چگونه متوجه خرابی ترانس مایکروفر شویم؟
یکی از موارد تست ظاهری و دیدن سلامت سیم پیچ ها است.
وقتی ترانس های ولتاژ مایکروفر می سوزد چه اتفاقی برای مایکروفر می افتد؟
با سوختن ترانس ولتاژ بالا، مایکروویو دیگر گرم نمی کند، صدای بیش از حد می دهد، دود می کند و بوی سوختگی می دهد.
با عرض سلام و ادب،
سوالی داشتم خدمتتون، سیم پیچ ثانویه ترانس های ولتاژ ، باید هر سه سر به هم راه بدهند،؟؟؟؟ اگر جواب مثبت است،مقدار اهم دو به دو،باید چقدر باشد؟؟؟؟؟؟ ممنون میشم جواب بفرمائید.
سلام رضای عزیز بله باید به هم راه بدهند مقدار اهم با توجه به مدل و توان ترانس ممکنه از ۱۰ کیلو تا ۱۰۰ کیلو اهم متفاوت باشه معمولا خرابی ترانس با صدای زیاد و بوی سوختگی همراه هستش.
سلام خسته نباشید من میخوام دستگاه جوش الکترود درست کنم میشه راهنماییم کنید از چه ترانسی باید استفاده کنم ممنون
سلام ممنون امیر حسین جان بهتره از ترانس سوخته ۱۰۰۰ وات که سیم پیچ اولیه اش سالمه استفاده کنید.
سلام مهندس یک پذیرش سولاردام فوما دارم فیوز زده بود وقتی ترانس های ولتاژرا فیش انرا قطع کردم فیوز نزد چکار کنم امکان راهنمایی وجود داره ممنون
سلام احمد جان این به این معنی که یکی از قطعات ولتاژ بالا مثل مگنترون، خازن یا دیود خراب هستش بهتره اول با مولتی متر خازن را تست کنید اگر مشکلی نداشت دیود و مگنترون را تعویض کنید.
سلام.ازقسمت مگنترون صدای وز وز بلندی به گوش میرسه.همه قطعات مثل دیود،لامپ ،خازن روتعویض کردم.صدا قطع نمیشه.صدااز لامپ مگنترون میاد.فقط مونده ترانس.یعنی ممکنه از ترانس باشه؟از طلق جلوی لامپ هم میتونه باشه؟دیگه کلافه شدم.غذا روگرم میکنه.فقط صدازیاده.
سلام داود عزیز، وزوز مگنترون تا حدی طبیعی هستش برای اینکه مطمئن شید صدا از مگنترون نیستش فیش مگنترون با احتیاط بکشید و دستگاه رو روشن کنید اگر صدا رو مجدد شنیدید این احتمال وجود داره که ترانس به صدا افتاده باشه و باید تعویضش کنید
سلام خسته نباشی میگم ترانس ماکروویو توی کدام وسیله برقی پیدا میشه ممنونم، لطفا جواب بدین
سلام جناب حسینی، ممنون از سوال خوبتون! ترانس ولتاژ بالای مایکروویو به طور خاص فقط برای دستگاه های مایکروویو طراحی شده و در سایر لوازم خانگی معمولی استفاده نمی شود. دلیل اصلی این موضوع، نیاز به تولید ولتاژ بسیار بالا در ماکروفرهاست که در دیگر وسایل برقی مانند یخچال، ماشین لباسشویی یا حتی تلویزیون نیازی به آن وجود ندارد. این ترانس ها به فقط برای لامپ مگنترون کار میکنند که بخشی اساسی برای تولید امواج مایکروویو است. به همین دلیل، پیدا کردن این نوع ترانس در وسیله ای غیر از مایکروویو تقریباً غیرممکن است. اگر باز هم سوالی در این زمینه دارید، در خدمتیم!
سلام ترانس ماکروفر سوخته می تونم بدم بهتون سیم پیچیش کنین؟
سلام ما اینکارو انجام نمی دیم و توصیه هم نمی کنیم چون به غیر از هزینه بالا کارایی لازم رو نداره و احتمال سوختن مجدد آن هستش
چون تعداد و قطر و جنس سیم پیچ مهم است.
سلام .ببخشید ترانس سوخته دارید ۲ تاش میخواستم میشه شماره موبایل تون برام بزارید تا باهاتون تماس بگیرم
سلام به این شماره در واتساپ پیام بدهید ۰۹۱۲۳۹۰۸۸۰۴
ممنونم بخاطر فرمایشات دوستان
سلام من همه قطعات رو طبق آموزه ها چک کردم همه سالم بودن فقط همین خروجی ترانس به جای بازه ۵۰ تا ۷۰ که فرمودید حدود ۱۰۰ اهم است و ماکروفر گرم نمیکنه و صدای زیاد و لرزش حس میشه ایا ایراد بنظرتون از همین ترانسه ؟
سلام من ترانس سوخته ماکروفرمیخوام برای ساخت دستگاه جوش فقدورودی سالم بایدباشه تعدادمیخوام ممنوک میشم جواب بدین
سلام برای ساخت نقطه جوش ترانس ماکروفر باید سیم‌پیچ اولیه(نازکی) سالم باشه یا سیم پیچ ثانویه(ضخیم)
سلام اولیه باید سالم باشد
سلام دوست عزیر. در ترانسهای افزاینده مثل ترانس مایکروفر، سیم پیچ اولیه ضخیم با تعداد دور کم و سیم پیچ ثانویه نازکتر با تعداد دور بیشتر است.
سلام حمید جان، کاملاً درست فرمودید، تفاوت ضخامت و تعداد دور سیم‌ها دقیقاً همون چیزیه که تو سیمپیچی ترانس ماکروفر باعث افزایش ولتاژ میشه. طراحی‌ش به شکلیه که بتونه ولتاژ بالا برای مگنترون تأمین کنه.
سلام و خسته نباشید
من یه ترانس مایکروویو نیاز دارم که بتونم دستگاه نقطه جوش درست کنم.
فکر میکنم فقط به سیم پیچ اولیه اون نیاز داشته باشم.
یعنی سیم پیچ ثانویه اون اگه خراب بود مشکلی برام نداره چون اون بخش از ترانس رو باید کامل تخلیه و بجاش چند دور کابل جایگزین کنم.
خواستم بدونم قیمتش چند و چطور میتونم تهیه کنم?
سلام بله موجود داریم برای اطلاع از قیمت و نحوه ارسال با این شماره ۰۹۱۲۳۹۰۸۸۰۴ تماس بگیرید.
سلام من برلی ترانس بهتون واتساپ پیام دادم لطفا اگ موجودهست اطلاع بدین برای دستگاه جوش لازم دارم و سوخته باشه سیم پیچ ثانوی مهم نیست
سلام ایا ترانس ماکروفر ۱۱۰ رو باتبدیل ترانس ۲۲۰ به۱۱۰ باچه ترانسی باید استفاده کرد ۲۲۰به۱۱۰ چند وات باید گرفت
سلام باید ببینید ولتاژ ورودی به ترانس تون چقدر است و طبق همون ولتاژ ترانس ماکروفر خودتون رو تهیه کنید.
توانشم بین ۶۰۰ تا ۹۰۰ وات باشه
فقط قسمت اولیه سالم باشه چون به برق ۲۲۰ ولتش نیاز دارم
قسمت ثانویه خراب یا سوخته باشه مشکلی نیست
سلام و خدا قوت به سایت خوب شما بنده به یک ترانس سوخته مایکروفر نیاز دارم چون میخوام باهاش دستگاه نقطه جوش درست کنم اگر کسی از دوستان محترم داره به بنده خبر بده من ممنون میشم
برای اینکه ببینید موجود است یا خیر باید تماس بگیرید
سلام ممنون از اطلاعات خوبتون ترانس ماکروفر سامسونگ چنده؟
سلام باید تماس بگیرید
سلام مایکروفر دلونگی مکنیترون تعويض کردم جدید انداختم حالا دستگاه میره داخل زور و استارت نمیخوره یکی از ورودی‌ها به مکنترون را که آزاد میکنم دستگاه شروع به کار میکنه . ایراد از کجاست دیود و خازن هم سالم هستند
سلام رضا وقتی یکی از ورودی های مگنترون رو جدا می‌کنی و دستگاه روشن میشه، یعنی مگنترون اتصال کوتاه داره یا مدلش با دستگاهت سازگار نیست. اگر مگنترون جدید ولتاژ و جریان متفاوتی داره، سیستم حفاظتی مایکروفر جلوش رو می‌گیره، ترانس ولتاژ بالا، برد کنترل و مدارهای حفاظتی رو هم چک کن. اگر مشکل ادامه داشت، احتمال خرابی خود مگنترون هست و باید تست بشه.
سلام
منظور این اینکه مقاومت پایه های ورودی نسبت به زمین چک کنیم همون پراب مشکی مولتی متر منظورتونه یا خوده بدنه دستگاه اگه میشه دقیقا عکس همین ترانس ولتاژی که گذاشتید وردی و خروجیشو مشخص کنید
سلام وقت بخیر
مایکروفر شارپ از ژاپن اوردن، RE_Em5، ترانس تبدیل ۱۱۰به ۲۲۰ولت میخوام، روش نزده وات
از کجا میشه تهیه کرد؟ چند قیمت هست
ممنونم
باید تماس بگیرید و با کارشناسانمان صحبت کنید
سلام ی ترانس مثلا ۱۲ ولت ۶ آمپر مقاومت سیم پیچ اولیه ش ۱۳ اهم هست چطور شما میگید ترانس مایکروفر سیم پیچ اولیه وردی برق شهری کمتر از ا اهم است.
سلام شما نمیدونم چه ترانسی مد نظرتون هست ولی این اطلاعات برای ترانس های ولتاژ مایکروویو است که مقاومت اولیه اون کمتر از ۱اهم است
سلام خسته نياشيد من يك ماكروفر. از ژاپن خريدم و برق ژاپن ١١٠ هست ايا ميتونم با خودم به ايران بيارم
سلام بله
تو ایران با یک ترانس کاهنده ولتاژ شهری رو از ۲۲۰ به ۱۱۰ تبدیل میکنید و از مایکروویو استفاده میکنید
سلام ممنون اطلاعاتی که در اختیار گذاشتید بسیار جامع بود
متوجه شدم ترانس های ولتاژ و خازن و دیودم خراب بود خودم تعویض کردم
خوشحالیم که تونستید ایراد مایکروویو رو با آموزشای ما برطرف کنید.
امیدوارم در هنگام تعمیرات و تعویض قطعات بخصوص ترانس ولتاژ بالا ماکروفر بدرستی موارد ایمنی رعایت کرده باشید.
بعد ی سوال داشتم .قطر سیم پیچ اولیه و ثانویه ترانس مایکروفر چند است؟
اندازه ی قطر اون متفاوت است در مایکروویو های صنعتی و دستگاه هایی که نیاز به تغذیه ولتاژدهی بیشتر برای مگنترون است قطر اون بیشتر هست
سلام خسته نباشید جناب ما یه ترانس داریم قسمت ثانویه که سوخته بود رو مجدد سیمپیچی کردم لامپ مگنترون شدت نورش بسیار بالا رفته آیا مشکل از سیمپیچی من هسش
اگه همینطور کار کنه میسوزه یا مشکلی نیست؟
ممنون از همکاریتون
سلام سیم پیچی ترانس کار سختی هستش بهتره که در صورت مشکل تعویضش کنید
در ضمن لامپ مگنترون اشعه تولید میکنه و ربطی به تولید نور نداره
سلام
لطفا این نظر من رو منتشر کنید
دی شارژ کردن خازن مایکروفر بسیار بحث مهم و با اهمیتی هستش … یک نفر از آشنایان نزدیک بنده هفته گذشته به دلیل نا آگاهی از همین موضوع جون خودش رو از دست داد و چند خانواده رو داغدار و همسر و بچه هاش رو تنها گذاشت … تو رو خدا اعلام کنین که باز کردن مایکروفر میتونه چه خطرات جبران ناپذیری رو به دنبال داشته باشه و تا حد مرگ میتونه خطرناک باشه
سپاس از توجه شما
سلام
تسلبت میگم بخاطر این ضایعه
بله با اینکه مایکروویو در برق نباشد ولتاژ ذخیره در خازن بسیار خطرناک است و باید تخلیه بشه
ممنون از اطلاع رسانیتون
با سلام ،
وقت بخیر ،
من ترانسی نیاز دارم به منظور استفاده در کار چوب ( لیختنبرگ )
با توجه به اینکه اطلاعاتی در این مورد ندارم ، اگه لطف بکنید درمورد آمپر و خروجی دستگاه به منظور بازدهی بهتر ، راهنمایی بکنید ، ممنون میشم ،
قیمت هم اگه بفرمایید ، ممنون میشم .
باتشکر
سلام،خسته نباشید
ترانس ماکروفر سوخته دارید؟
سلام بله باید تماس بگیرید
