علت خراب شدن برد لباسشویی ال جی از نوسان برق، رطوبت یا استهلاک قطعات الکترونیکی ناشی می‌شود. نشانه‌های اولیه این مشکل می‌تواند شامل خاموش شدن ناگهانی دستگاه، روشن نشدن نمایشگر یا اجرای نادرست برنامه‌های شستشو (مانند: تخلیه کردن آب یا چرخیدن دیگ) باشد.
در بسیاری از موارد، بررسی ظاهری برد و تست ساده خازن‌ها یا اتصالات داخلی دلایل اصلی خراب شدن برد الکترونیکی ماشین لباسشویی LG را مشخص کند. اگر این علائم را دیدید، بهتر است پیش از اینکه دستگاه کاملاً از کار بیفتد، عیب یابی و تست برد لباسشویی ال جی را از طریق تماس با ۰۲۱۶۶۶۹۸۳۷۰ به مرکز معتبر تعمیر۲۴ بسپارید.
| علامت خرابی | علت | تست سریع | اقدام بعدی |
|---|---|---|---|
| پنل روشن نمی‌شود | SMPS، فیوز یا وریستور | بررسی فیوز و DC باس | تماس با نمایندگی |
| خاموشی وسط کار | خازن یا ریگولاتور | اندازه‌گیری ریپل | بررسی پاور برد |
| نچرخیدن دیگ (DD) | اینورتر یا برد قدرت | چک استارت موتور | عیب‌یابی اینورتر |

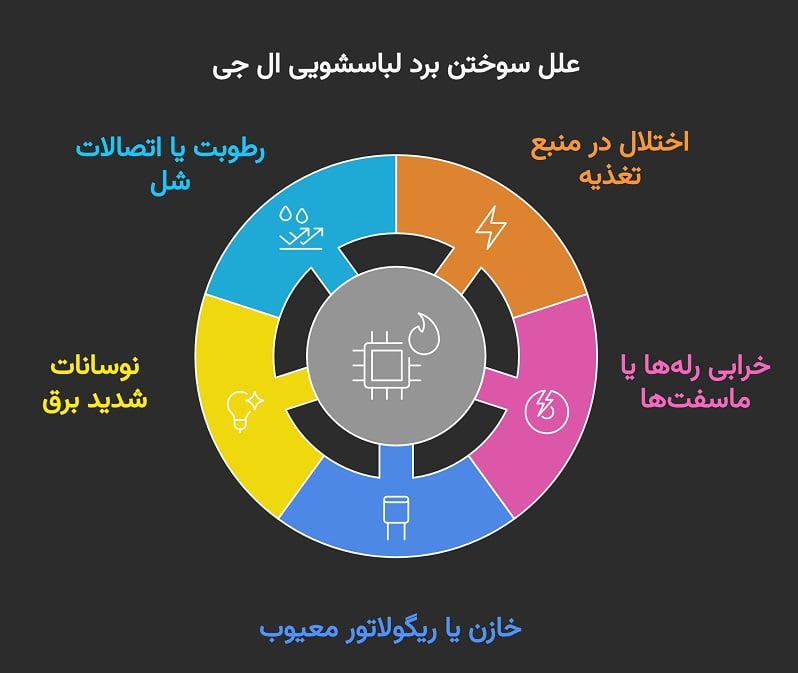

چرا برد لباسشویی ال جی می‌سوزد؟
زمانی برد لباسشویی ال جی خراب می‌شود که فشار اضافه یا اختلال مداوم روی مدارهای داخلی وارد شود. عواملی مثل: رطوبت زیاد اطراف برد، استفاده طولانی‌مدت بدون سرویس دوره‌ای یا اتصالی در سیم‌کشی یا حتی قطعات باعث افزایش حرارت در مسیرهای ورودی یا خروجی برد اصلی می‌شوند. این گرما به مرور خازن‌ها و ترانزیستورهای روی برد را از کار می‌اندازد و در نهایت کل سیستم فرمان دستگاه خاموش می‌شود.
۱. چرا اختلال در منبع تغذیه برد لباسشویی ال جی را خاموش می‌کند؟
برق ورودی دستگاه ابتدا از فیوز و NTC عبور می‌کند، سپس به پل دیود و خازن Bulk می‌رسد تا ولتاژ DC پایدار تولید شود. اگر هرکدام از این بخش‌ها دچار قطعی یا خرابی شوند، SMPS (منبع تغذیه سوئیچینگ) قادر به تولید ولتاژ ۵ یا ۱۲ ولت برای رگولاتورها نخواهد بود و در نتیجه برد لباسشویی ال جی خاموش می‌شود.
۲. خرابی رله‌های پاور یا ماسفت‌های قدرت روی برد
بردهای لباسشویی ال جی برای کنترل موتور و پمپ از رله‌ها و ماسفت‌های قدرت استفاده می‌کنند. وقتی این قطعات نیم‌سوز یا معیوب شوند، فرمان‌ها به موتور یا پمپ منتقل نمی‌شود و دستگاه یا خاموش می‌شود یا در وسط برنامه متوقف می‌گردد.
نشانه‌ها:
- دیگ لباسشویی ال جی نمی‌چرخد یا با تاخیر شروع می‌کند
- برنامه شستشو نیمه‌کاره می‌ماند
- دستگاه بدون نمایش ارور خاموش می‌شود
۳. چرا خرابی خازن‌ها یا ریگولاتور باعث خاموشی برد می‌شود؟
خازن‌های الکترولیتی و ریگولاتورهای ولتاژ در برد نقش تثبیت‌کننده دارند. وقتی خازن باد کند یا ریگولاتور توان خود را از دست بدهد، ولتاژهای مورد نیاز پردازنده و سایر مدارها تأمین نمی‌شود و برد خاموش می‌شود. این ایراد بیشتر در خازن‌های تغذیه و مدار پاور دیده می‌شود که سوختن آن‌ها علت خراب شدن برد لباسشویی ال جی است.
۴. تأثیر نوسانات برق و ولتاژ بالا روی برد لباسشویی ال جی
نوسان شدید برق شهری یا ضربه‌های ولتاژی می‌تواند به مدار تغذیه و رگولاتور برد آسیب بزند. در این شرایط برد روشن نمی‌شود یا فیوز داخلی می‌سوزد. نصب محافظ ولتاژ استاندارد یا استابلایزر بهترین راه برای جلوگیری از این نوع خرابی است.

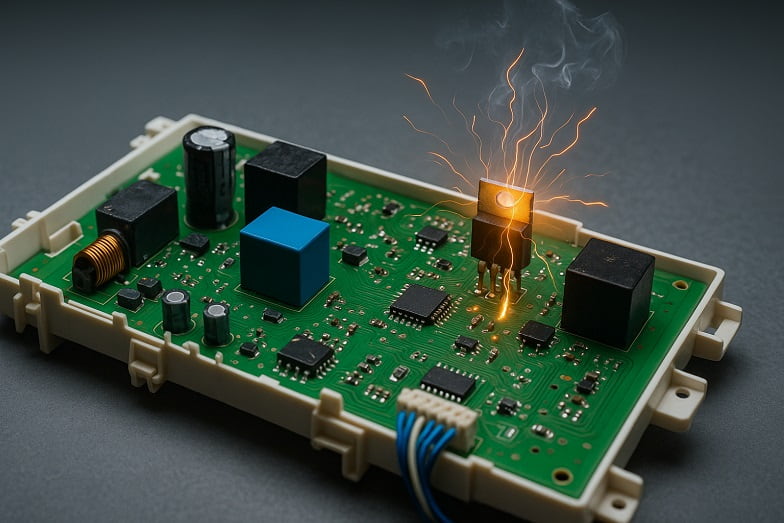

۵. اتصال کوتاه در قطعات داخلی برد چه نشانه‌هایی دارد؟
وقتی در مسیرهای برد یا قطعاتی مثل دیودها، ترانزیستورها یا آی‌سی‌های قدرت اتصال کوتاه ایجاد شود، دستگاه روشن نمی‌شود یا سریع خاموش می‌گردد. این مشکل با بوی سوختگی یا داغ شدن شدید قطعه همراه است.
نشانه‌ها:
- روشن شدن لحظه‌ای و خاموشی ناگهانی
- نمایش ارورهای نامشخص یا پشت سر هم
- گرم شدن بیش از حد بخش تغذیه برد
۶. خرابی مدار حفاظت یا فیوز داخلی برد
بسیاری از بردها مدل‌های ۷، ۸ و ۹ کیلویی دارای فیوزهای الکترونیکی داخلی هستند که در برابر جریان بیش‌ازحد عمل و مانع خراب شدن برد لباسشویی ال جی شوند. سوختن این فیوزها موجب خاموشی کامل دستگاه می‌شود تا از آسیب بیشتر به پردازنده یا قطعات قدرت جلوگیری شود.
۷. بررسی آب و رطوبت در علت خراب شدن برد لباسشویی ال جی
رطوبت و آب دشمن اصلی مدارهای چاپی هستند. اگر آب به داخل محفظه برد نفوذ کند، مسیرها اتصال کوتاه پیدا می‌کنند و اجزای حساس مثل اپتوکوپلرها یا آی‌سی کنترل از کار می‌افتند. این مشکل در محیط‌های مرطوب یا هنگام نشتی آب لباسشویی بیشتر دیده می‌شود.
۸. ایراد در کابل‌ها و اتصالات به برد
برد ال جی از طریق کانکتورها و کابل‌های فلت به سایر قطعات مثل موتور، شیر برقی و نمایشگر متصل است. شل شدن یا قطعی این اتصالات باعث می‌شود فرمان درست منتقل نشود و دستگاه عملکرد نامنظمی داشته باشد. این ایراد بیشتر در اثر لرزش یا کارکرد طولانی باعث نوسان و افزایش جریان می‌شود که در نهایت آخرین علت خراب شدن برد لباسشویی است.
علائم خرابی برد لباسشویی ال جی
- روشن نشدن کامل دستگاه یا خاموش شدن ناگهانی
- چشمک زدن چراغ‌ها یا نمایش ارورهای غیرمعمول
- از کار افتادن بخش‌هایی مثل تخلیه، آبگیری یا چرخش دیگ
- بوی سوختگی یا دیدن آثار تغییر رنگ و سیاهی روی برد
تفاوت علائم در برد اینورتر و معمولی ال جی
ال جی در بسیاری از مدل‌های لباسشویی اتوماتیک جدید از موتور Direct Drive با برد اینورتر استفاده می‌کند. الگوی خرابی و نشانه‌ها در دو معماری متفاوت است:
برد اینورتر (Inverter)
- اختلال در استارت موتور یا قفل‌شدن در Start-Up
- پرش یا ناپایداری دور، لرزش زیر بار، توقف ناگهانی در اسپین
- داغی غیرعادی ماژول قدرت یا هیت‌سینک، گاهی همراه با بوی سوختگی الکترونیکی
- خطاهای مرتبط با کنترل دور یا گشتاور (وابسته به مدل مثل ارور LE)
برد معمولی (Main ،Power، Display)
- خاموشی کامل پنل یا ریست شدن‌های پی‌درپی
- اختلال در آبگیری، تخلیه یا گرمایش با وجود سلامت قطعات جانبی
- چشمک‌های نامعمول نمایشگر یا فرمان‌ناپذیری دکمه‌ها
- آثار تغییر رنگ روی PCB، فیوز ورودی یا وریستور سوخته
محل برد ماشین لباسشویی ال جی
برد ماشین لباسشویی ال جی بسته به طراحی و ظرفیت دستگاه در محل‌های مختلفی نصب می‌شوند. در بیشتر مدل‌های درب از جلو، برد فرمان اصلی پشت نمایشگر (و پنل بالایی) قرار دارد، اما در برخی مدل‌ها داخل پنل جلویی بدنه تعبیه شده است. نوسان در این بخش یکی از رایج‌ترین مشکلات فنی محسوب می‌شود و به‌عنوان اصلی‌ترین علت خرابی برد لباسشویی ال جی شناخته می‌شود.
در مدل‌های ۷ و ۸ کیلویی یا سری‌های دایرکت درایو ال جی، معمولا برد قدرت یا اینورتر در بخش پایینی و نزدیک موتور نصب می‌شود، در حالی که برد کنترل همچنان در بالا باقی می‌ماند. این تفکیک باعث بهبود عملکرد، کاهش طول کابل‌ها و در عین حال راحت‌تر شدن عیب‌یابی در صورت خرابی برد می‌شود.
۱. نحوه باز کردن برد ماشین لباسشویی ال جی
در صورت خراب شدن برد لباسشویی ال جی، برای دسترسی به برد و باز کردن آن باید مراحل زیر را رعایت کنید (ایمنی و دقت مهم است):
- حتماً دوشاخه را بکشید و مطمئن شوید که دستگاه کاملاً خاموش است.
- اگر لازم است، شیر آب را ببند و با باز کردن فیلتر تخلیه اجازه دهید آب خارج شود.
- پیچ‌های بدنه یا پنل جلویی را باز کند تا به برد لباسشویی ال جی دسترسی داشته باشید.
- قبل از باز کردن کانکتورها، عکس بگیرید یا کابل‌ها را شماره‌گذاری کنید تا بعداً راحت وصل شوند.
- برد چند پیچ و گیره‌های پلاستیکی دارد؛ آن‌ها را باز کنید و برد را بیرون بیاورید.
- کانکتورها را با فشار ملایم بکشید (از کابل نکشید) و برد را از محفظه خارج کنید.
- اگر گردوغبار یا رطوبت روی برد هست، با هوای فشرده یا اسپری مخصوص پاک کنید.
سپس مجددا آن را ببندید، اگر هنوز مشکل رفع نشده از خدمات نمایندگی تعمیرات لباسشویی ال جی استفاده کنید.

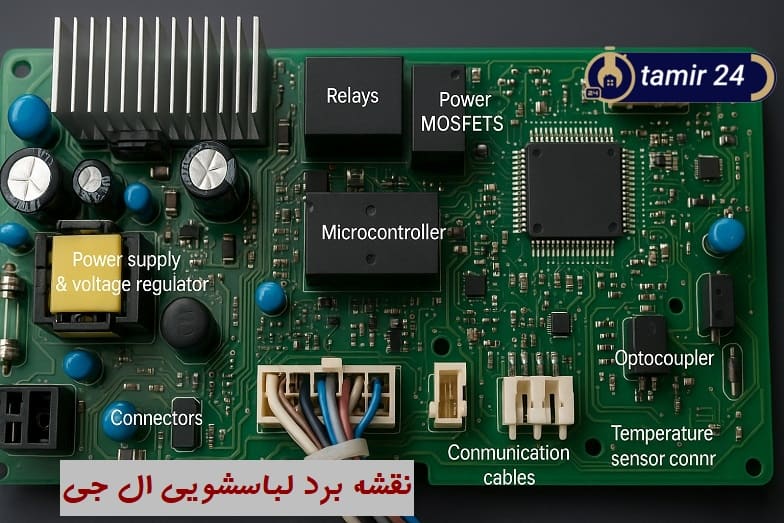

تصویری از نقشه برد ماشین لباسشویی ال جی
۲. نقشه عملکرد کلی برد ماشین لباسشویی ال جی
برد ال جی از چندین بخش کلیدی تشکیل شده که هرکدام وظیفه خاصی در مدیریت دستگاه دارند. شناخت این اجزا کمک می‌کند تا علت خرابی برد لباسشویی ال جی را سریع‌تر شناسایی و برطرف کنید.
- منبع تغذیه و ریگولاتور برای تبدیل ولتاژ
- خازن‌ها و فیوزهای حفاظتی جهت پایداری جریان
- مدارهای سوئیچینگ مثل رله و ماسفت قدرت
- پردازنده مرکزی و میکروکنترلر برای پردازش فرمان‌ها
- ماژول حافظه EEPROM یا Flash برای ذخیره تنظیمات
- ورودی و خروجی سنسورهای دما، فشار و سطح آب
- کانکتورها و کابل‌های ارتباطی بین اجزای دستگاه
- مدارهای ایزولاسیون با اپتوکوپلر برای حفاظت ولتاژ
۳. تست برد ماشین لباسشویی ال جی
قبل از هر تست دستگاه را از برق بکشید و محیط کار خشک و ایمن باشد. هدف از این مرحله بررسی سریع بخش‌های تغذیه، خروجی‌های قدرت و مدار فرمان است تا مشخص شود برد قابل تعمیر است یا باید تعویض شود.
- ابتدا ظاهر برد را بررسی کنید و به دنبال سوختگی، تغییر رنگ، ترک روی مسیرها یا خازن‌های بادکرده باشید.
- ورودی برق AC را با مولتی‌متر کنترل کنید تا مطمئن شوید برق از دوشاخه و فیوز به برد می‌رسد.
- باس DC پاور را اندازه‌گیری کنید؛ بعد از پل دیود و خازن باید ولتاژ حدود ۳۰۰ ولت روی مدار حاضر باشد.
- خروجی‌های ۵ ولت و ۱۲ ولت را بررسی کنید؛ وجود ریپل یا نوسان نشان‌دهنده خرابی خازن یا ریگولاتور است.
- فیوزهای داخلی برد را تست کنید تا مطمئن شوید مسیر تغذیه قطع نشده است.
- رله‌ها و ماسفت‌های مسیر موتور و پمپ را با مولتی‌متر بررسی کنید و ببینید اتصال کوتاه یا خرابی ندارند.
- ولتاژ مرجع روی میکروکنترلر و سلامت اپتوکوپلرها را بررسی کنید تا از عملکرد مدار فرمان مطمئن شوید.
- در مدل‌های دایرکت درایو، وضعیت هال سنسور موتور و سه‌فاز خروجی اینورتر را چک کنید.
- در پایان دستگاه را به‌طور ایمن روشن کنید؛ اگر خاموشی ناگهانی یا ارورهای نامنظم دیدید، دوباره بخش پاور برد را بررسی کنید.
هشدار ایمنی بخش پاور برد دارای ولتاژهای خطرناک است. اگر تخصص لازم در کار با مدارهای الکترونیکی ندارید بهتر است تست کامل را به تکنسین بسپارید.

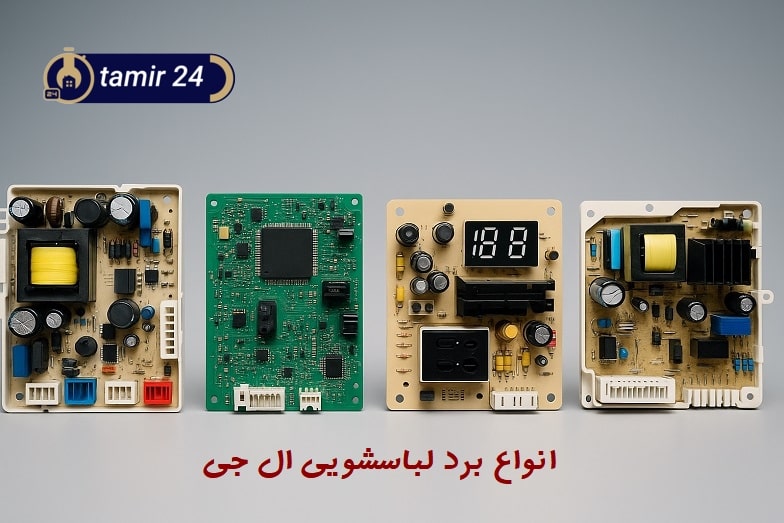

انواع بردهای لباسشویی ال جی
برد اینورتر (Inverter Board): وظیفه کنترل سرعت و قدرت موتورهای Direct Drive را دارد. خرابی آن باعث لرزش، نچرخیدن یا روشن نشدن موتور می‌شود.
برد فرمان (Main Control Board): مغز اصلی دستگاه است که برنامه‌ها را مدیریت می‌کند. مشکل در این بخش یعنی اختلال کلی در عملکرد لباسشویی.
برد نمایشگر (Display Board): بخش مربوط به دکمه‌ها و صفحه LED است. اگر فقط این برد معیوب شود، دستگاه روشن می‌شود اما فرمان‌های کاربر به درستی اجرا نمی‌شوند.
برد تغذیه یا پاور (Power Supply Board): ولتاژ ۲۲۰ ولت ورودی را به مقادیر پایین‌تر برای مدارها تبدیل می‌کند. سوختن این بخش باعث خاموشی کامل دستگاه می‌شود.
برای مطالعه: بررسی ارورهای ماشین لباسشویی ال جی
هزینه تعمیر برد لباسشویی ال جی
برآورد هزینه تعمیر برد لباسشویی ال جی به عوامل مختلفی از جمله: ظرفیت و مدل دستگاه، شدت خرابی (مثل تعویض یک خازن ساده یا تعمیر کامل برد قدرت)، نیاز به قطعات اورجینال و دستمزد تکنسین بستگی دارد.
در تعمیرات ساده، اگر علت خرابی برد لباسشویی ال جی از مشکلات ساده بود با تعویض چند قطعه الکترونیکی کوچک خدمات راحت‌تر و هزینه کمتر است، اما در مواردی که برد سوخته یا رله‌ها و ماسفت‌ها آسیب دیده‌اند، هزینه تعمیرات بیشتر خواهد شد. در بازار ایران قیمت تعمیر می‌تواند بسته به دسترسی به قطعات و میزان تخصص تعمیرکار متغیر باشد.
| شرح خدمات برد لباسشویی ال جی | حدود هزینه (تومان) |
|---|---|
| تعویض خازن، مقاومت و دیودها | ۱,۲۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ |
| رفع ایراد رله یا مدار تغذیه | ۲,۰۰۰,۰۰۰ تا ۲,۸۰۰,۰۰۰ |
| سوختگی ماسفت‌ها یا ترانس قدرت | ۲,۸۰۰,۰۰۰ تا ۴,۳۰۰,۰۰۰ |
قیمت برد ماشین لباسشویی ال جی
اگر علت خرابی برد لباسشویی ال جی از خرابی آی‌سی‌پروگرام بود نیاز به تعویض کامل برد است، قیمت برد لباسشویی ال جی به مدل و ظرفیت دستگاه بستگی دارد و بردهای اینورتر در ظرفیت‌های بالاتر گران‌تر هستند. در جدول زیر بازه تقریبی قیمت بردهای ۷، ۸ و ۹ کیلویی ال جی آورده شده است:
| مدل برد | بازه قیمت (تومان) |
|---|---|
| برد لباسشویی ال جی ۷ کیلویی | ۷,۸۰۰,۰۰۰ تا ۸,۵۰۰,۰۰۰ |
| برد لباسشویی ال جی ۸ کیلویی | ۸,۲۰۰,۰۰۰ تا ۹,۸۰۰,۰۰۰ |
| برد لباسشویی ال جی ۹ کیلویی | ۸,۸۰۰,۰۰۰ تا ۱۱,۵۰۰,۰۰۰ |
سوالات متداول درباره خرابی برد لباسشویی ال جی
در این بخش به پرسش‌های رایج کاربران درباره مشکلات برد لباسشویی ال جی پاسخ داده‌ایم. اگر تجربه‌ای در این زمینه دارید یا سوالی برایتان بی‌پاسخ مانده، حتماً در بخش نظرات با ما به اشتراک بگذارید.
۱. چگونه علت خرابی برد لباسشویی ال جی را با مولتی‌متر بفهمیم؟
با استفاده از مولتی‌متر می‌توان ولتاژ ورودی برد، سلامت فیوز داخلی و وضعیت خازن‌ها را بررسی کنید. هرگونه قطعی یا افت ولتاژ در این تست‌ها نشانه خرابی احتمالی برد لباسشویی ال جی است.
۲. تفاوت علائم خرابی بردهای اینورتر و معمولی لباسشویی ال جی چیست؟
بردهای اینورتر بیشتر با مشکلاتی مثل لرزش موتور، نچرخیدن دیگ یا خطاهای مرتبط با دور موتور مواجه می‌شوند، در حالی که بردهای معمولی علائمی مثل روشن نشدن دستگاه یا کار نکردن پنل را نشان می‌دهند.
۳. چرا فشار زیاد روی موتور علت خرابی برد لباسشویی ال جی است؟
وقتی فشار زیادی با بارگیری بیش از ظرفیت یا استفاده پشت سرهم روی موتور وارد شود، جریان الکتریکی دریافتی افزایش پیدا می‌کند و این اتفاق به بخش‌های قدرتی برد مثل رله‌ها و ماسفت‌ها آسیب می‌زند.
۴. چه مواردی باعث افزایش جریان یا ولتاژ در برد لباسشویی ال جی می‌شوند؟
نوسان برق شهری، استفاده بدون محافظ ولتاژ و اتصالات معیوب در سیم‌کشی از اصلی‌ترین دلایل افزایش ناگهانی جریان یا ولتاژ در برد لباسشویی ال جی هستند.
۵. چه مواردی را پس از خرابی برد لباسشویی ال جی بررسی کنم؟
بعد از مشاهده خرابی برد، بهتر است ابتدا فیوز ورودی، اتصالات سیم‌کشی، خازن‌های تغذیه و میزان رطوبت اطراف دستگاه بررسی شوند تا مطمئن شوید مشکل فقط از برد است و قطعه دیگری آسیب ندیده است، اگر نیاز به بررسی تخصصی دارید با مرکز تعمیر۲۴ تماس بگیرید یا سفارش خود را آنلاین ثبت کنید.
۶. راه‌های پیشگیری از خرابی برد لباسشویی ال جی چیست؟
برای جلوگیری از خرابی برد، استفاده از محافظ ولتاژ یا استابلایزر ضروری است تا از نوسانات برق جلوگیری شود. همچنین باید از قرار دادن دستگاه در محیط مرطوب خودداری کنید تا رطوبت به برد نفوذ نکند. سرویس دوره‌ای و تمیز کردن گردوغبار اطراف برد هم به کاهش حرارت و افزایش عمر قطعات کمک می‌کند.
نتیجه‌گیری
خرابی برد لباسشویی ال‌جی بیشتر به سه عامل اصلی: گرمای زیاد در بخش تغذیه، نوسان برق و نفوذ رطوبت مربوط است. وقتی قطعاتی مثل خازن‌ها یا رله‌ها زیر فشار مداوم کار کنند یا دستگاه بدون محافظ برق استفاده شود، برد به مرور توان خود را از دست می‌دهد. رطوبت هم می‌تواند باعث اتصالی و از کار افتادن کامل مدار شود.
به زبان ساده، اگر برد شما می‌سوزد یا دستگاه ناگهان خاموش می‌شود، ریشه مشکل یا گرماست، یا نوسان برق، یا نفوذ رطوبت. برای جلوگیری، استفاده از محافظ برق، سرویس دوره‌ای و نگهداری در محیط خشک می‌تواند عمر برد را افزایش دهد. در صورت بروز مشکل هم بهتر است عیب‌یابی و تعمیرات تخصصی لباسشویی را به تعمیر۲۴ (۰۲۱۶۶۶۹۸۳۷۰) بسپارید.
